BVA Hålcylinder dubbelverkande, 30/18 ton slag 178 mm
Välj alternativ
Beskrivning

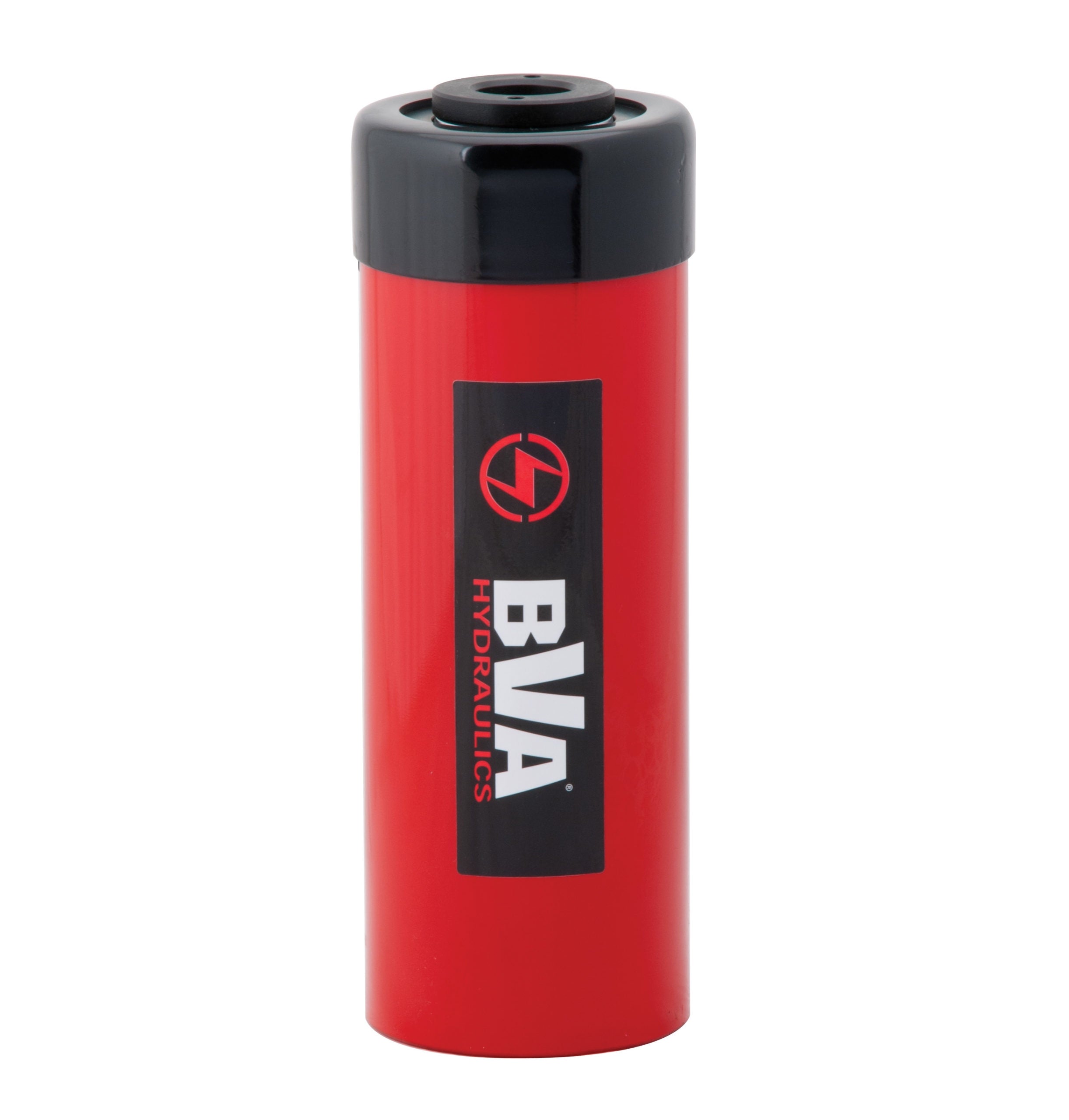

Dubbelverkande hålcylinder från BVA Hydraulics med 30 tons kapacitet och 178 mm slaglängd, byggd för 700 bars arbetstryck. Det genomgående centrumhålet låter dragstång eller bult gå rakt igenom kolven — för bultspänning, lagerdemontering och provdragning. Vikt 19,5 kg.
Cylindern behöver 492 cm³ olja för fullt slag — välj en pump med minst 605 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn. Dubbelverkande cylindrar kräver pump med returledning (4-vägsventil) samt slang och koppling i två uppsättningar.
Egenskaper
- Dubbla skrapringar för att förhindra invändig nedsmutsning ger längre livslängd.
- Utvändig gänga på cylinder för att lättare kunna montera den på valfria tillbehör.
- Snabbkoppling med högt flöde och dammskydd ingår.
Specifikationer
| Max cylinder kapacitet Tryck | 30 ton / 285 kN |
| Max cylinder kapacitet Drag | 18 ton / 178 kN |
| Slaglängd | 178 mm |
| Oljevolym Tryck | 492 cm³ |
| Oljevolym Drag | 328 cm³ |
| Effektiv cylinderarea Tryck | 40,84 cm² |
| Effektiv cylinderarea Drag | 25,57 cm² |
| Vikt | 19,5 kg |

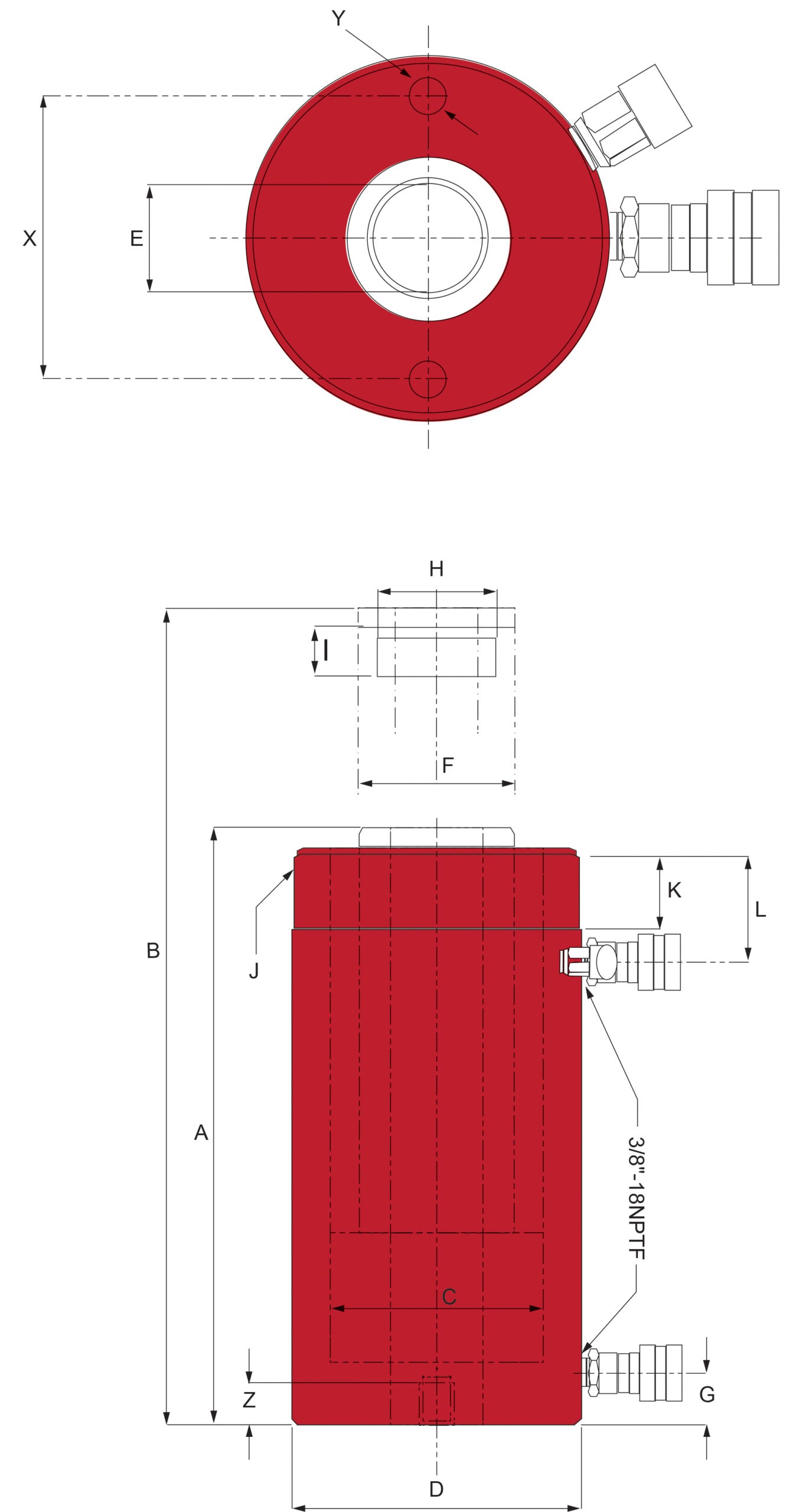

| Bygghöjd / Min. höjd | 331 mm |
| Max höjd | 509 mm |
| Cylinderns inner Ø | 85 mm |
| Cylinderns ytter Ø | 114 mm |
| Centrumhål Ø | 33 mm |
| Kolvstångens Ø | 63 mm |
| Avstånd cylinderbotten till oljeinlopp | 23 mm |
| Avstånd cylindertoppen till oljeutlopp | 60 mm |
| Kolvstångsgänga invändig | 1 13/16"-16UN |
| Kolvstångsgänga invändig längd | 24 mm |
| Utvändig gänga på cylinderrör Ø | 4½”-12N |
| Utvändig gänga på cylinderrör längd | 42 mm |
| Håldelning | 92 mm |
| Bottenmonteringshål gänga | 3/8"-16UNC |
| Bottenmonteringshål djup | 14 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
