Ett roterande svetsbord vänder på svetslogiken: arbetsstycket roterar i jämn takt under pistolen i stället för att svetsaren följer fogen runt. Resultatet är rundsvetsar med jämnt inträngningsdjup och jämnt a-mått hela varvet — och en svetsare som står stilla i sin bästa arbetsställning. Här är hur du väljer i sortimentet.
Två serier med olika filosofi

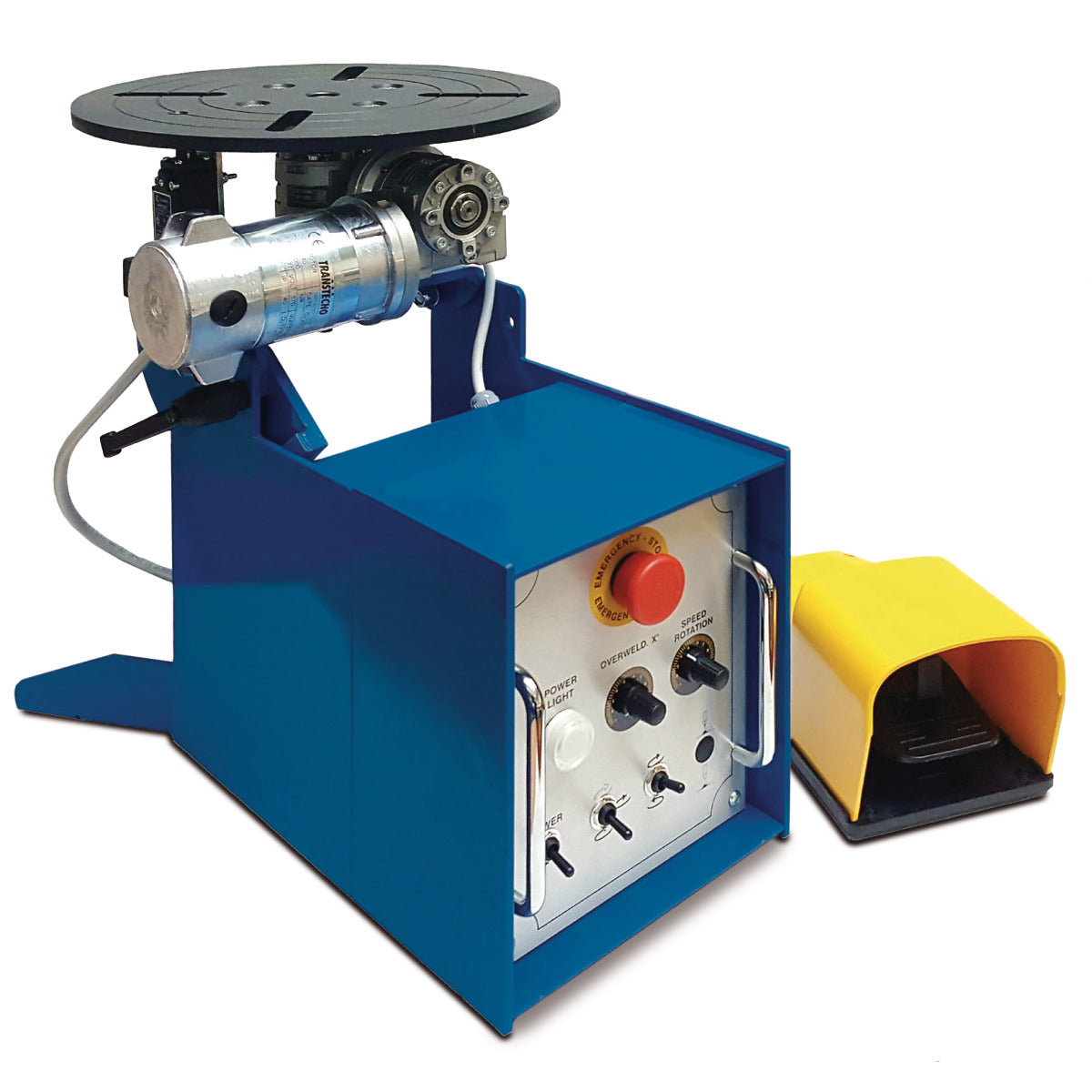

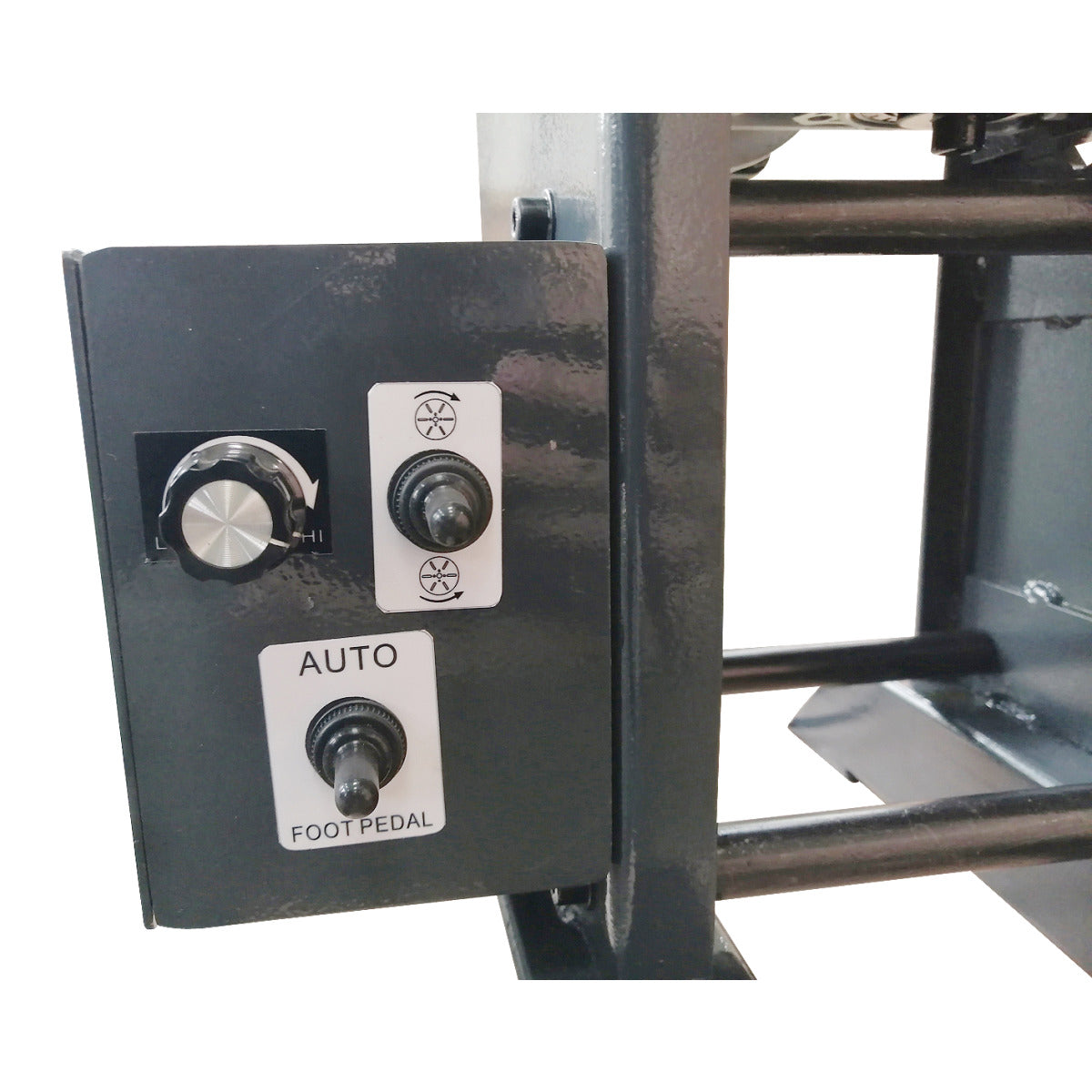

Automa 2000 är bänkserien: bord från 30 till 200 kg lastkapacitet som alla går på vanlig 230 V. Skivan roterar steglöst — 1–10 varv per minut på de mindre, 0,9–9 på de större — och startas med fotpedal så att händerna aldrig lämnar pistol och tillsats. Styrelektroniken sitter i ett slutet hus som tål gnistregn.
SDT-positionererna lägger till det som förvandlar bordet till en produktionsstation: bordet lutas 0–135 grader så att fogen alltid ligger i bästa läge, och jordningen är dimensionerad för svetsström genom själva bordet — från 80 A på SDT 220 WM till 800 A på tonklassmodellerna.
Så mycket bord behöver du

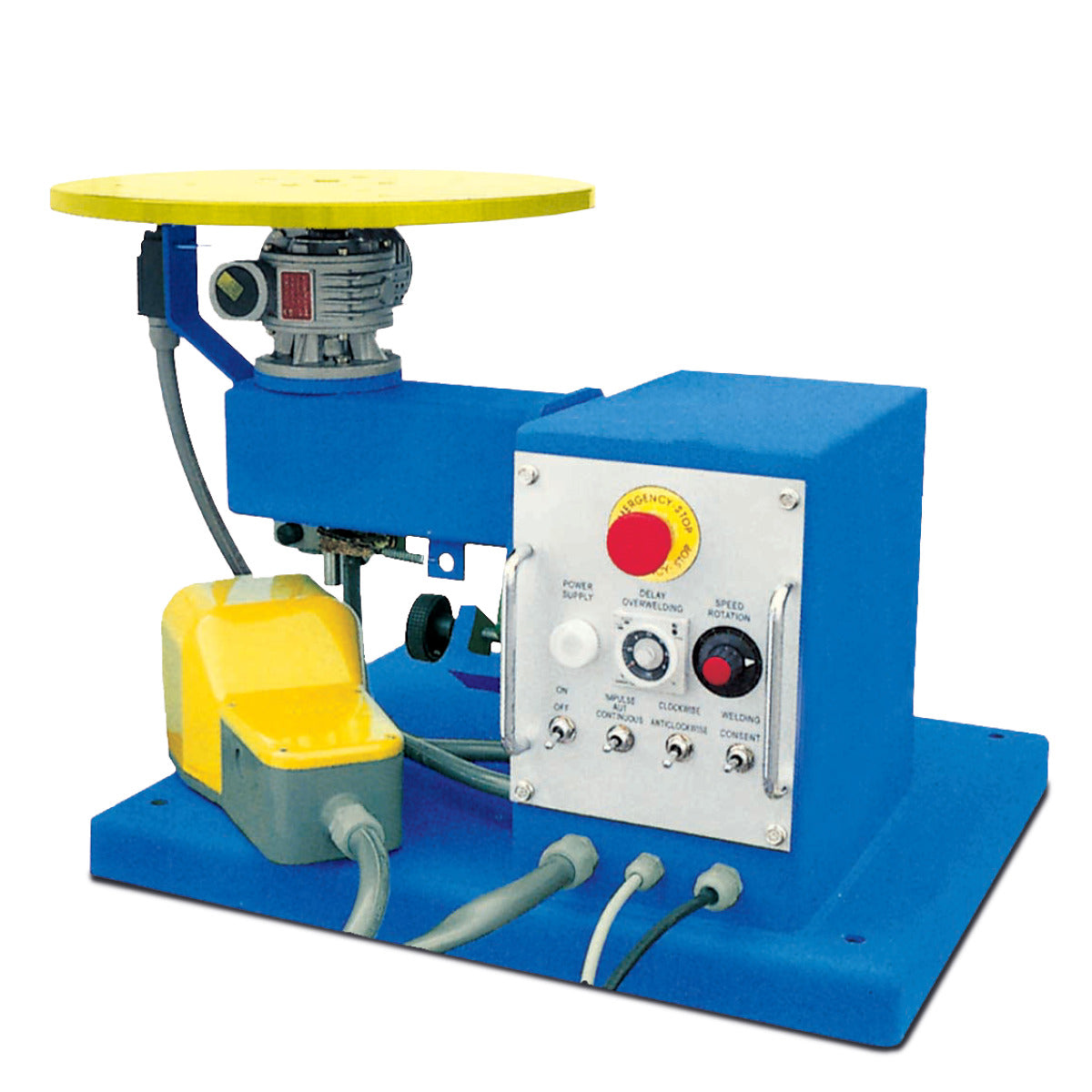

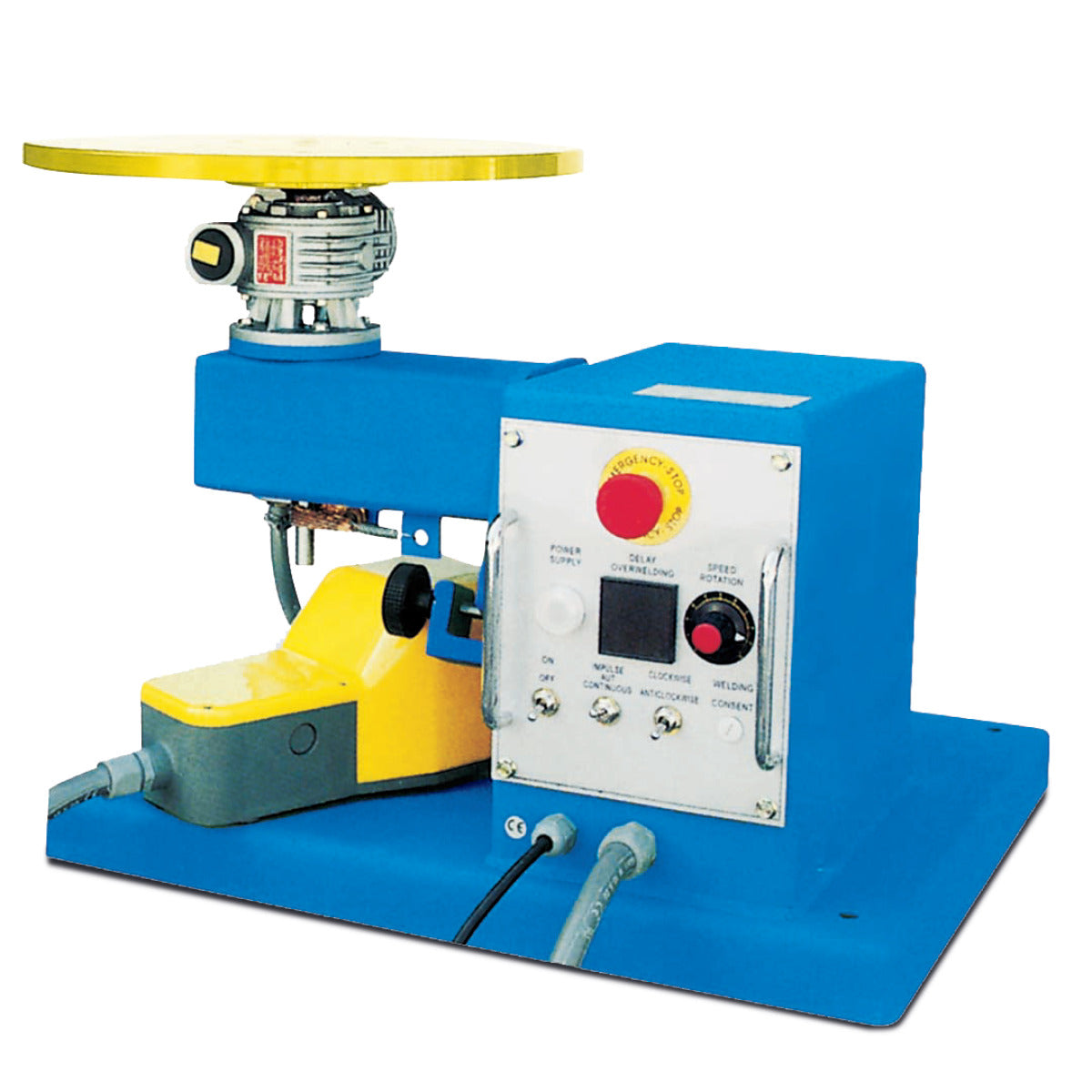

- 30–70 kg — flänsar, stosar, nav och rördetaljer: Automa 2000 PLC 30 väger 26 kg och ryms på bänken.

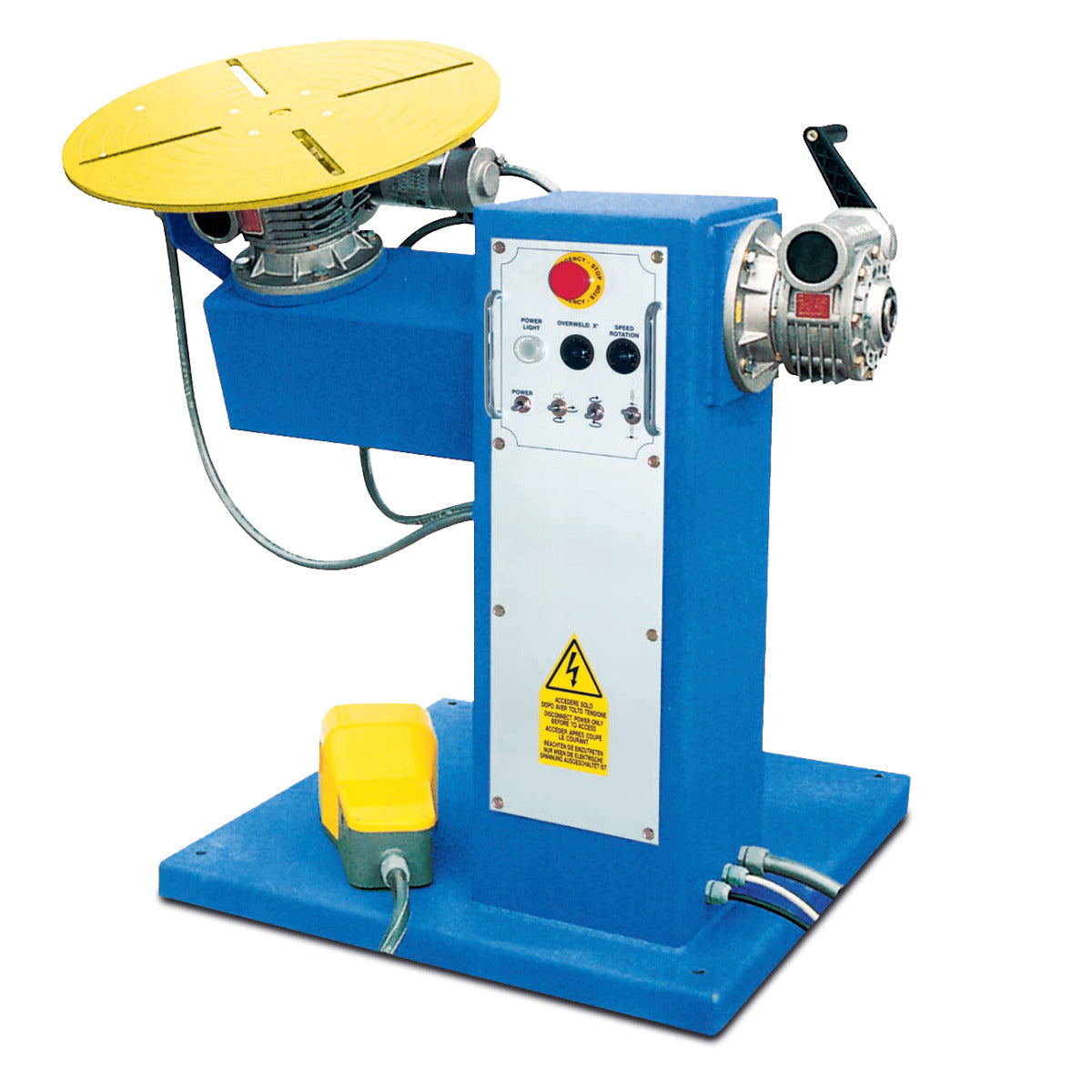

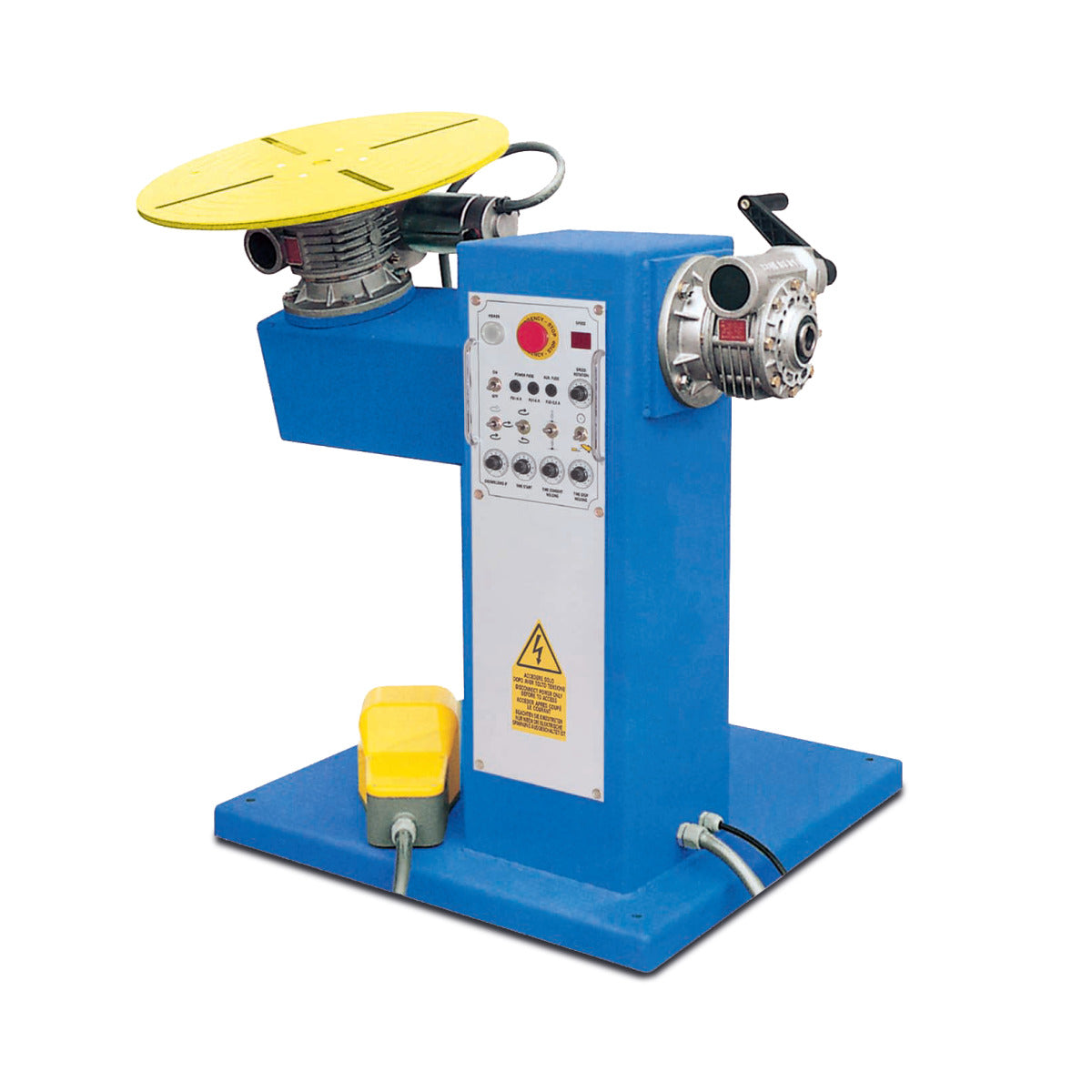

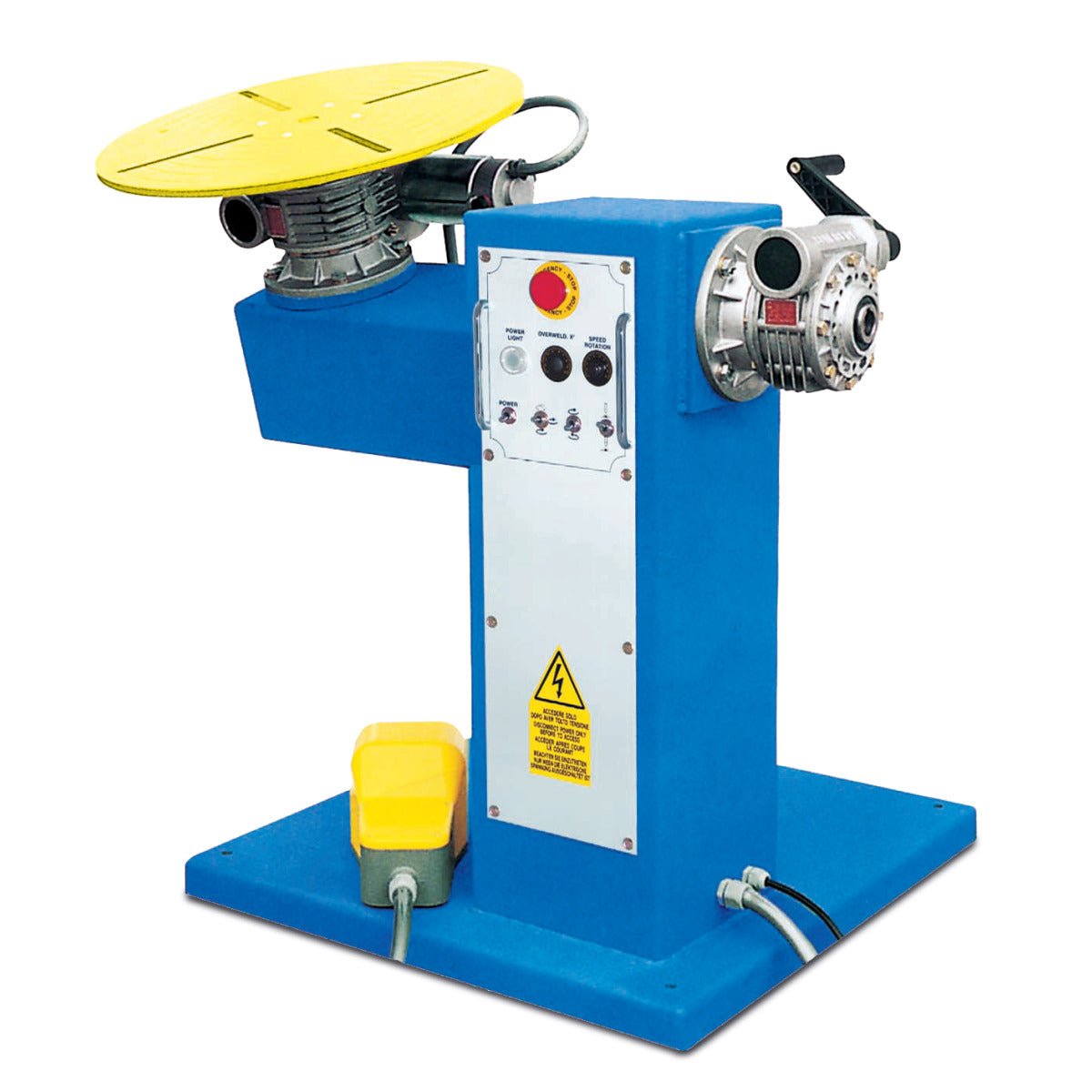

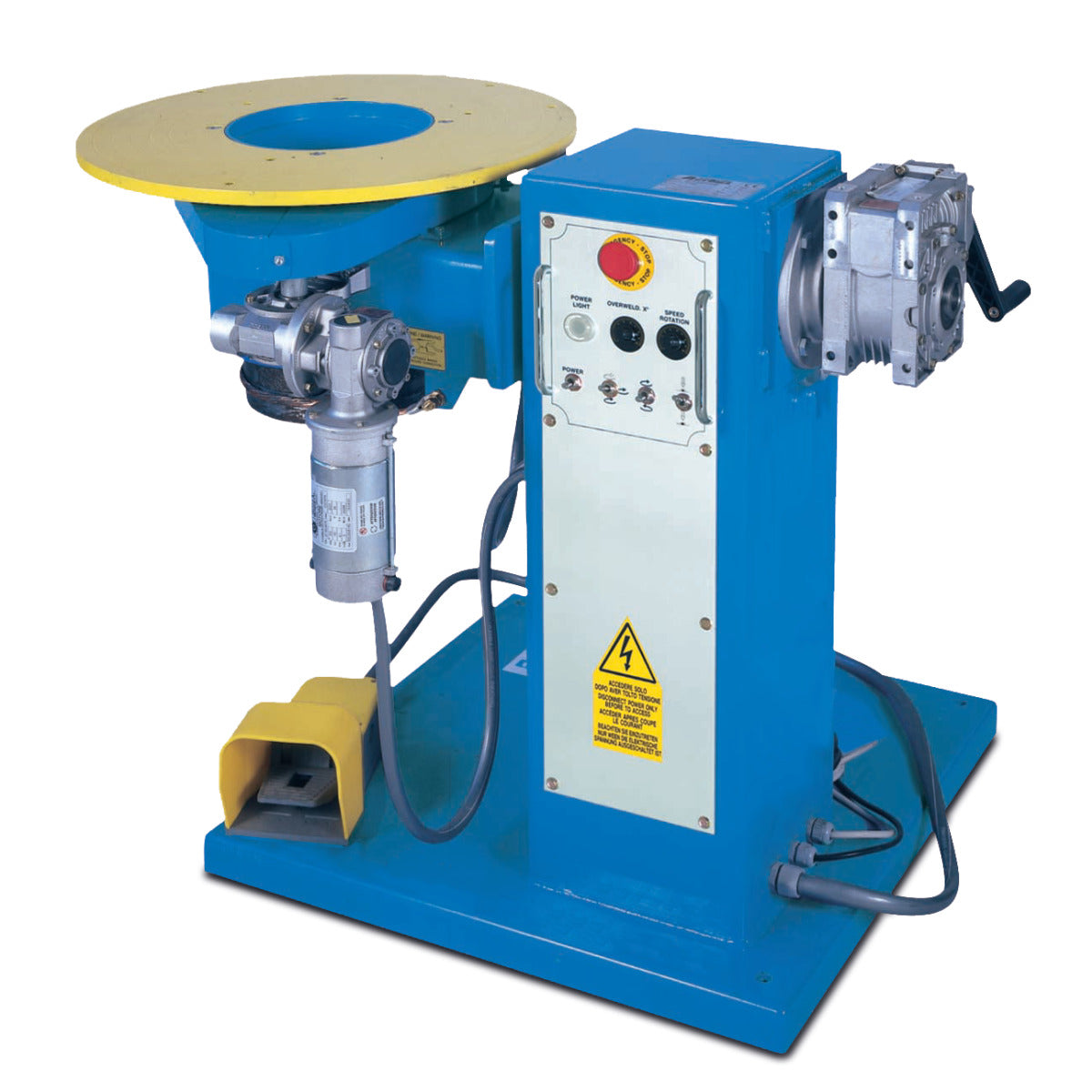

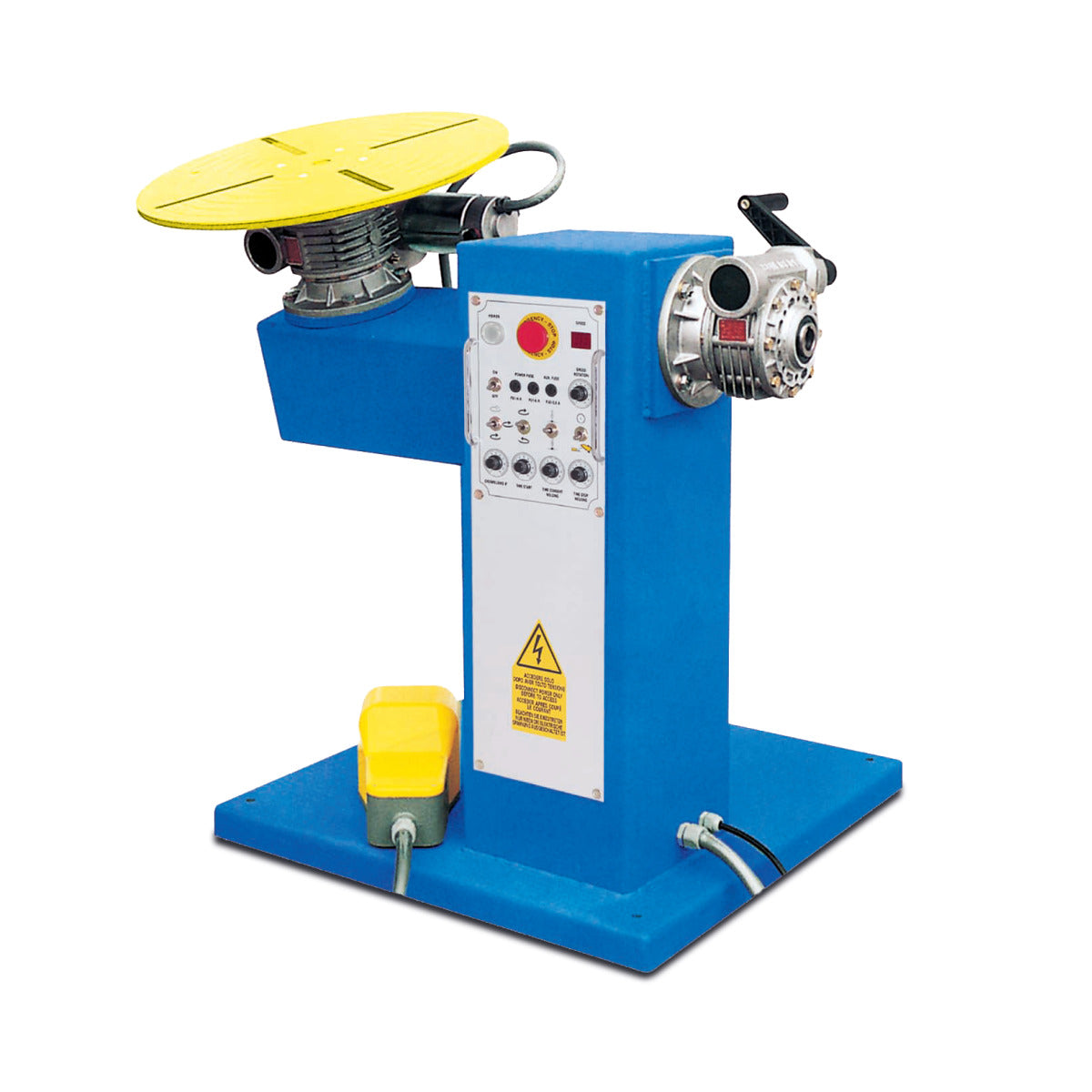

- 150–200 kg — tryckkärlsgavlar och grova flänsar på vanligt vägguttag: PLC 150 och PLC 200.

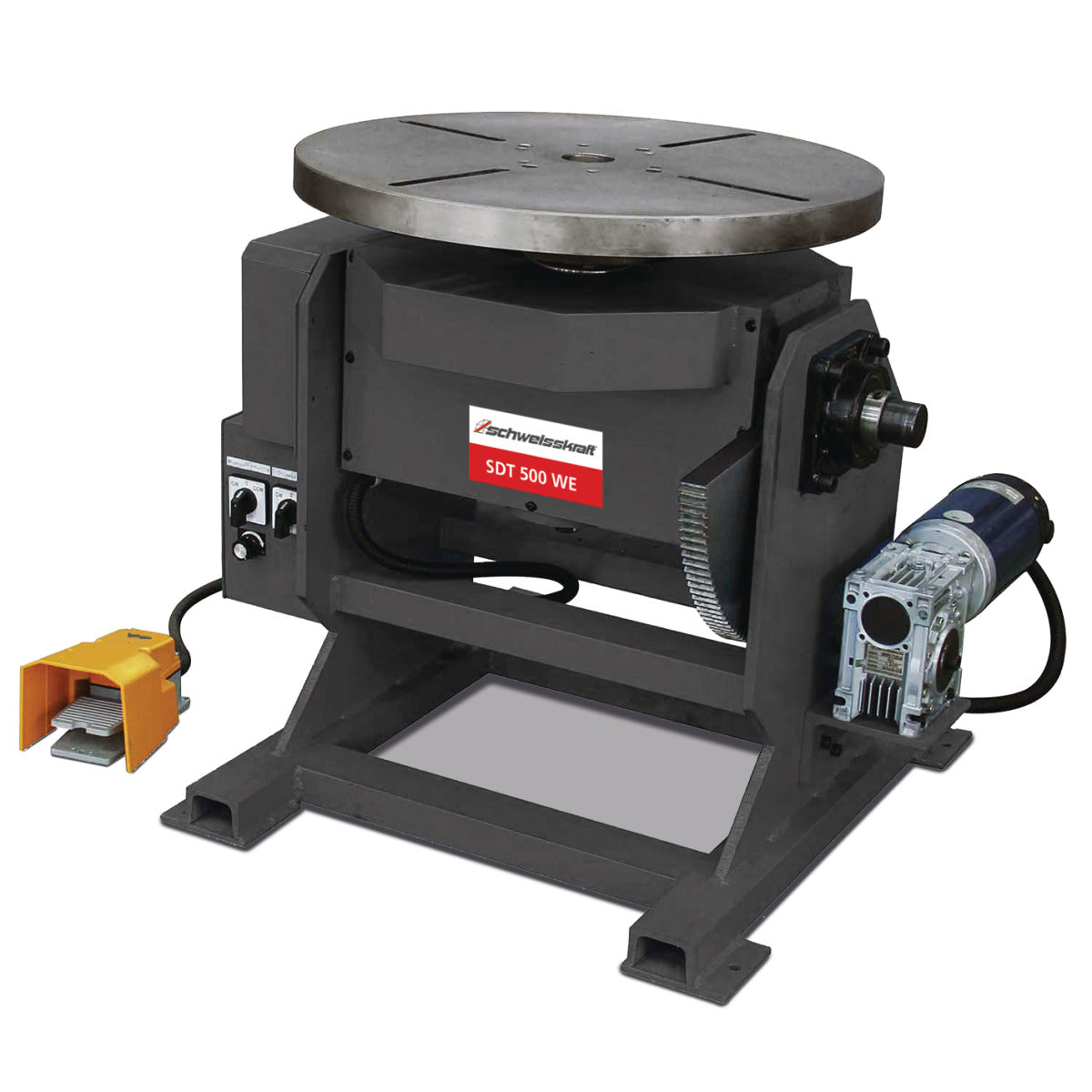

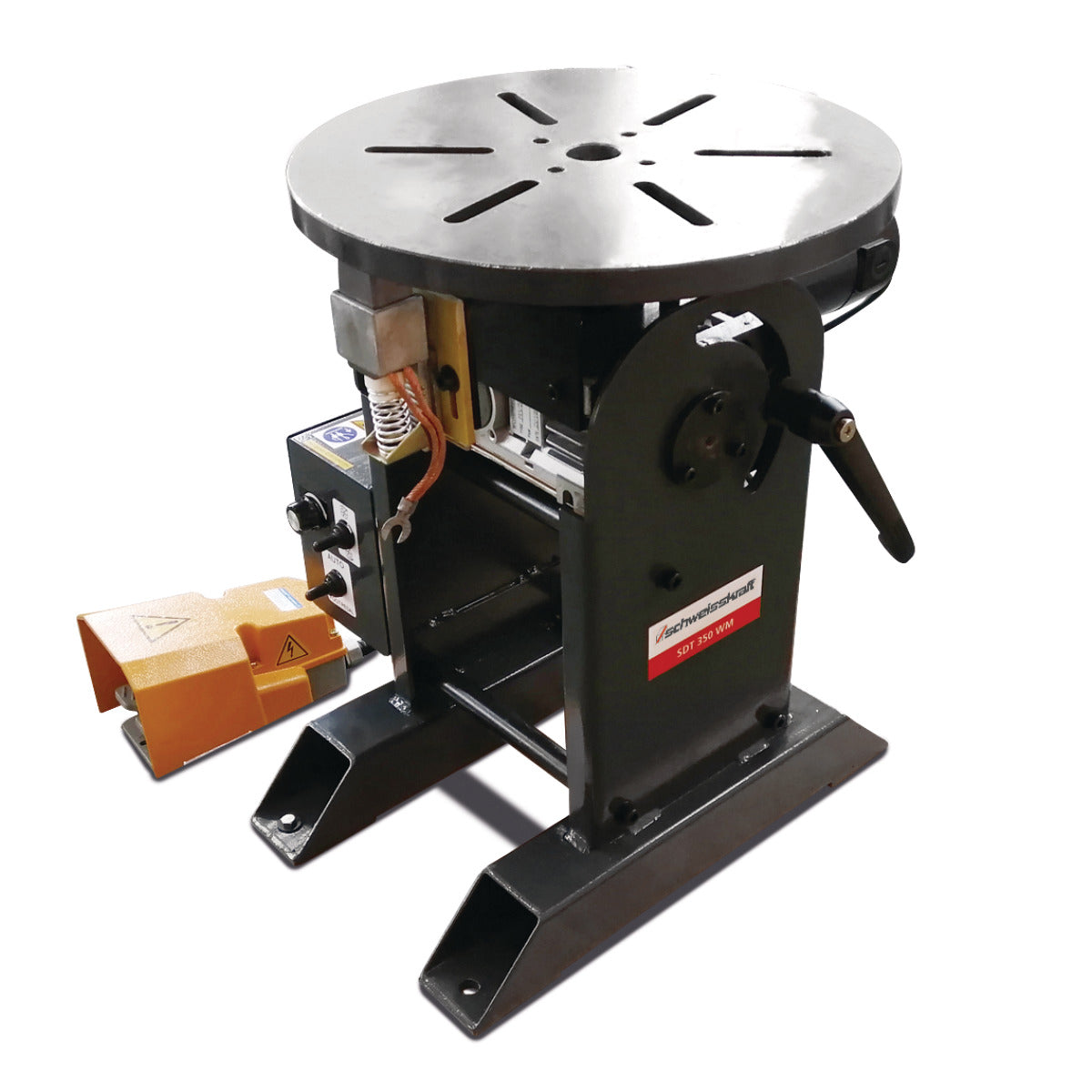

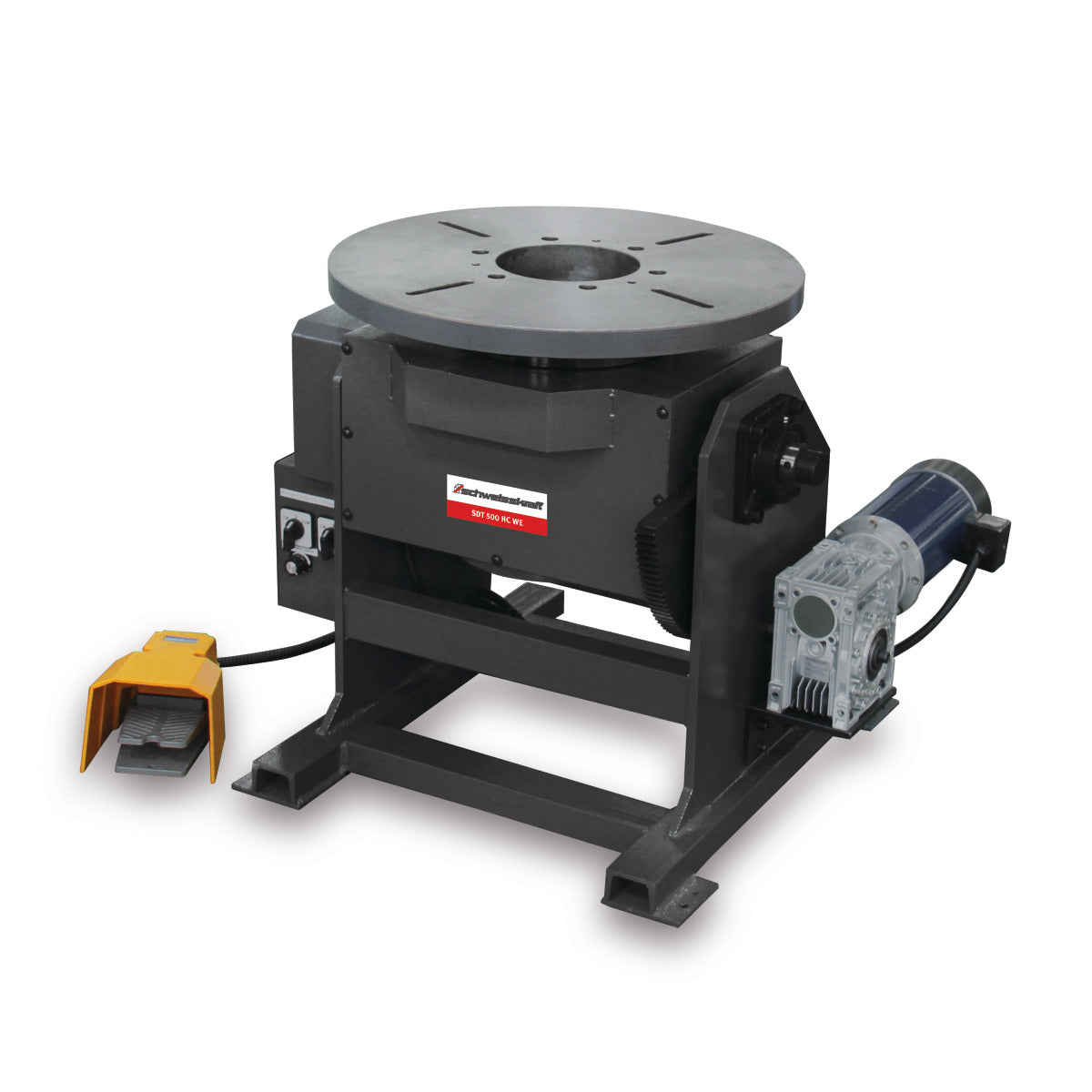

- 220–500 kg — lutbart bord och svetsströmsjordning: SDT 350 WM tar nio gånger sin egen vikt, SDT 500 WE ett halvt ton.

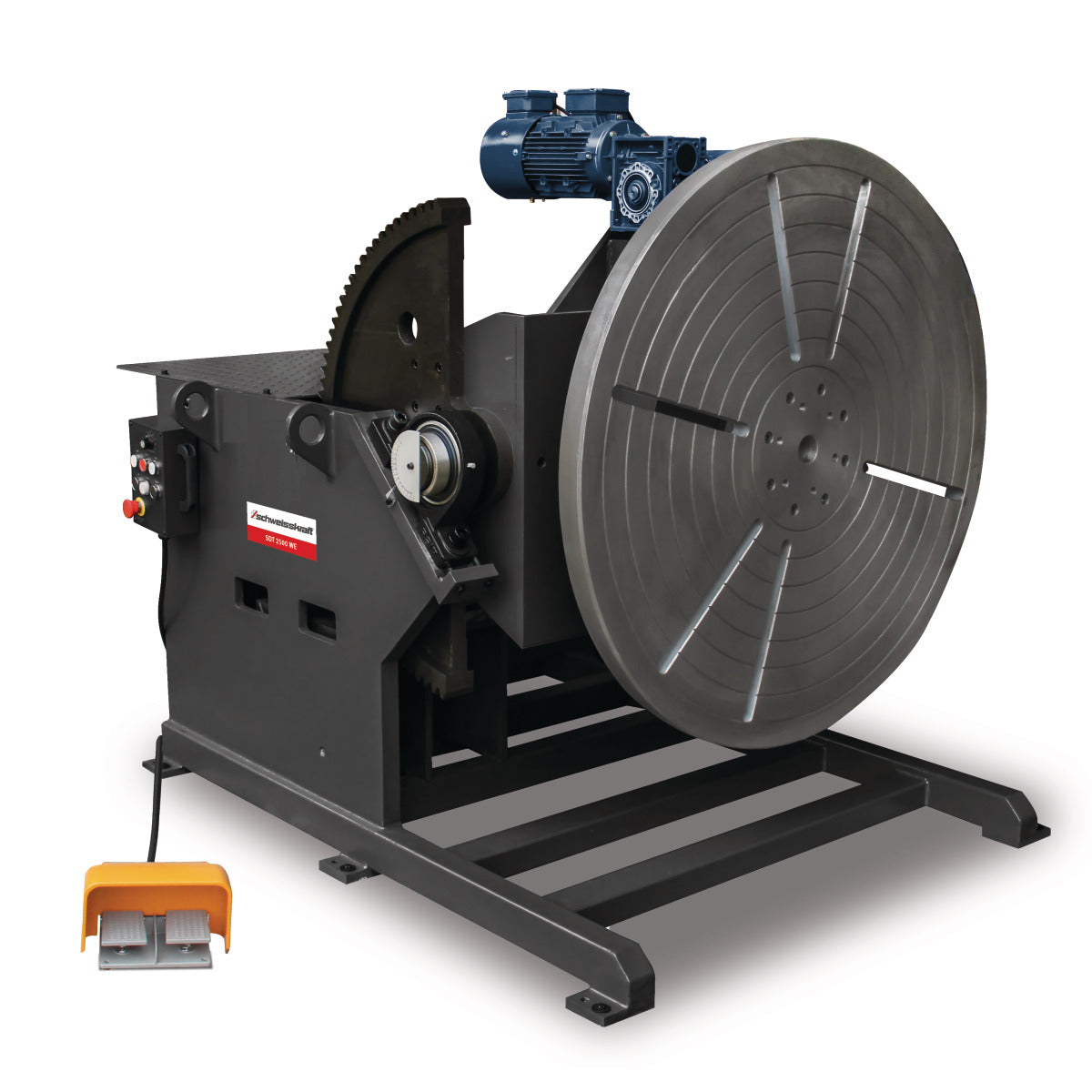

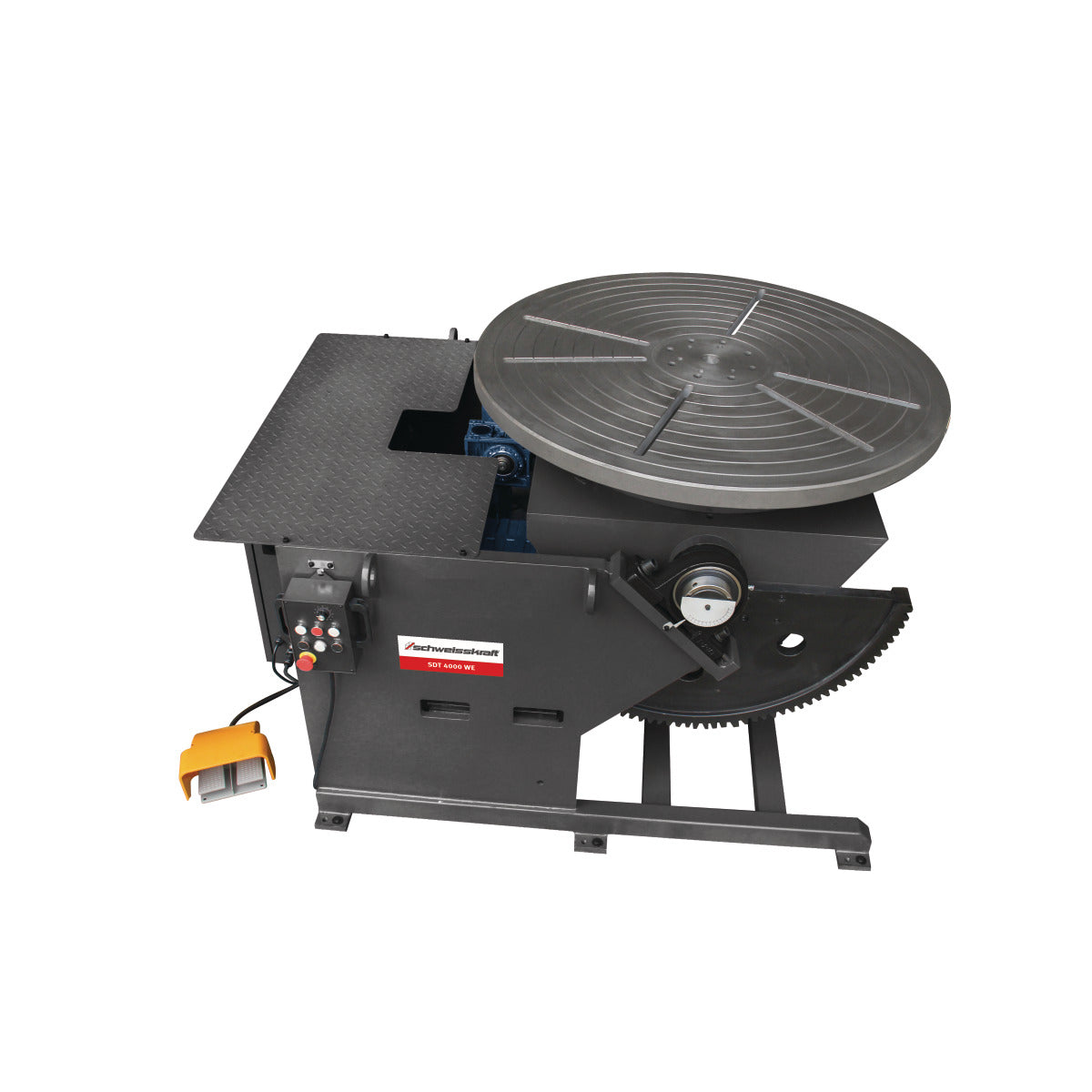

- 1,5–4 ton — tung industri på 400 V: SDT 1500 WE till SDT 4000 WE, med rotation nedväxlad till 0,1–1,2 varv per minut så smältan hinner runt de långa fogarna.
Räkna på lasten i det läge du faktiskt svetsar: den vertikala kapaciteten är ungefär halva den horisontella — SDT 4000 tar fyra ton liggande men 2,7 stående.
Suffixen förklarade

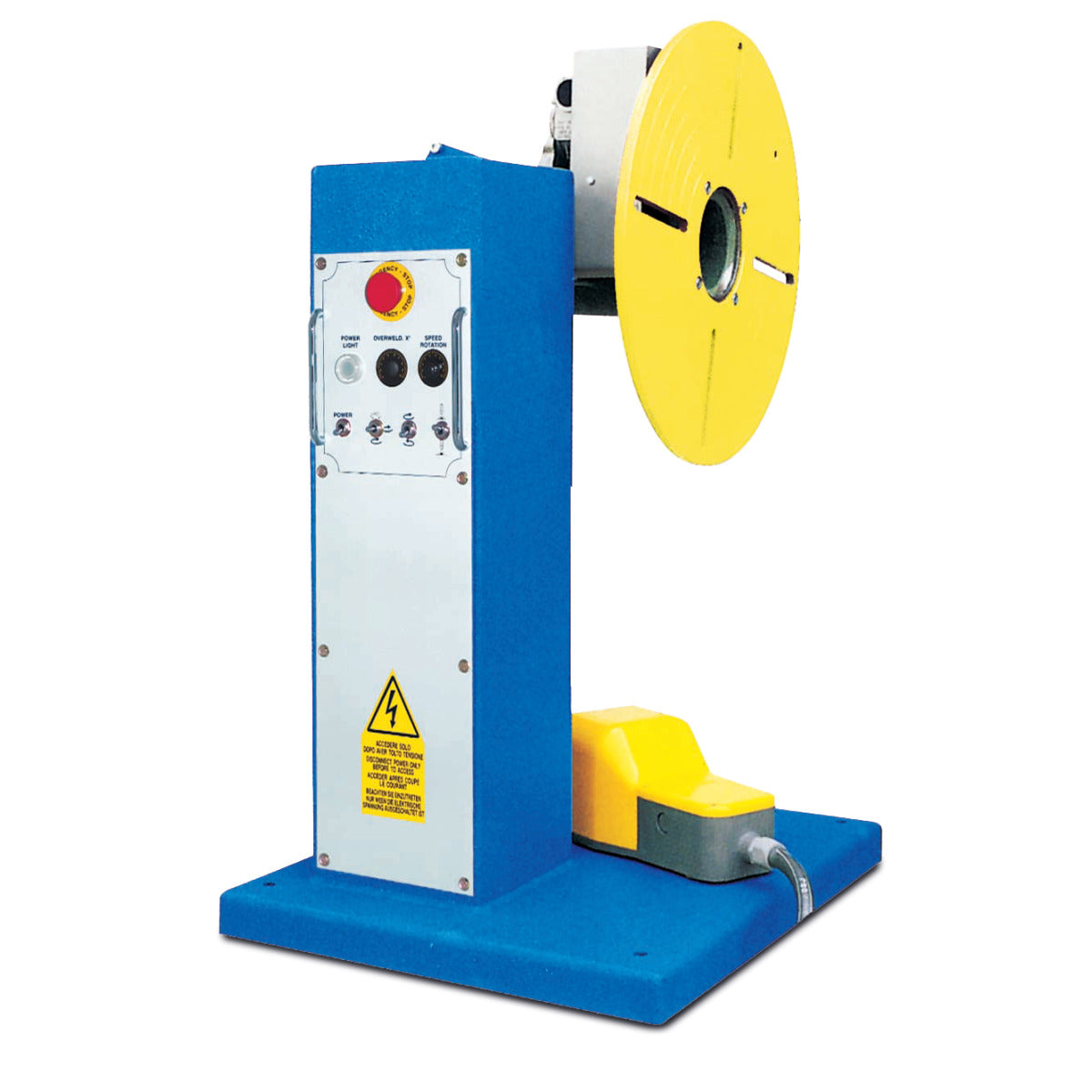

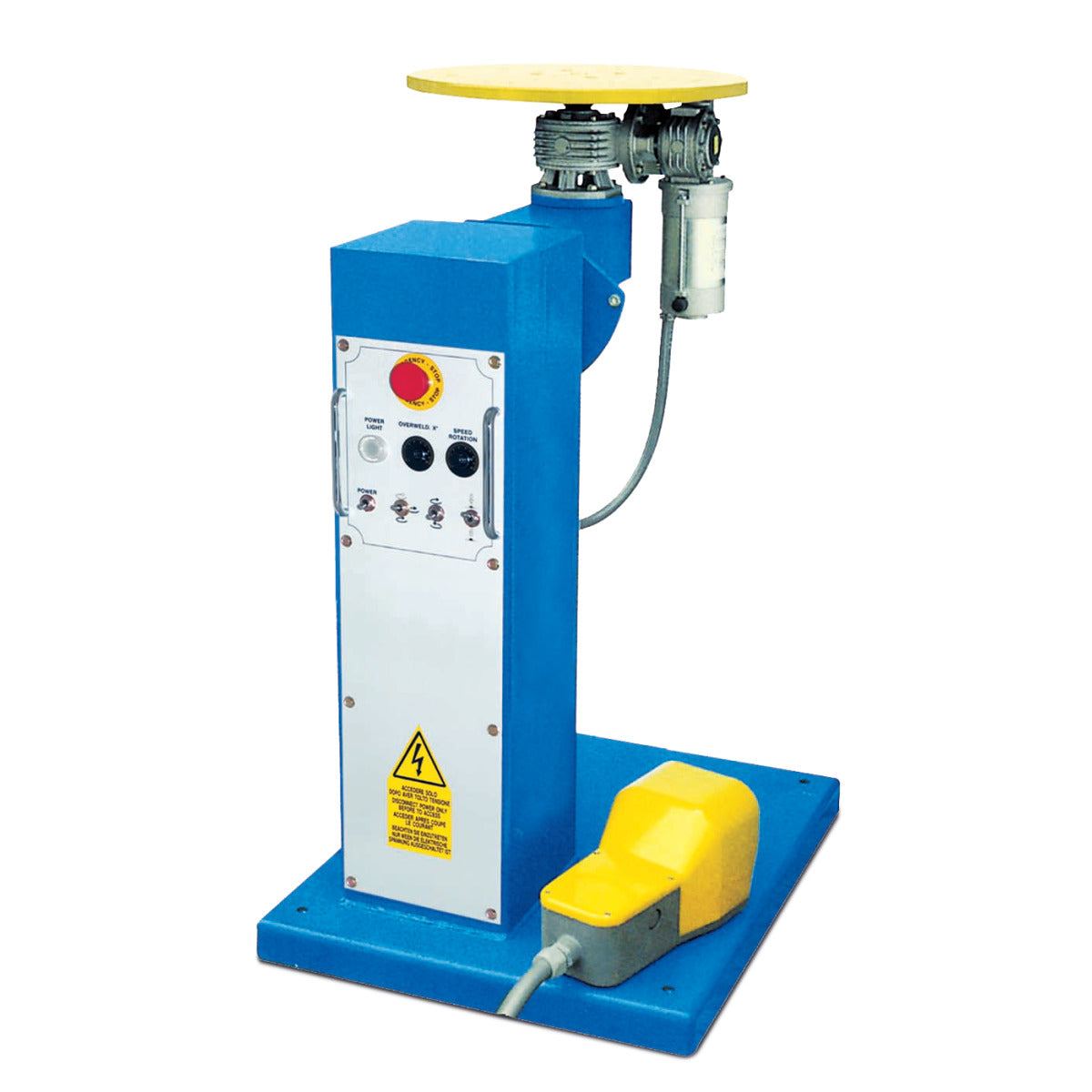

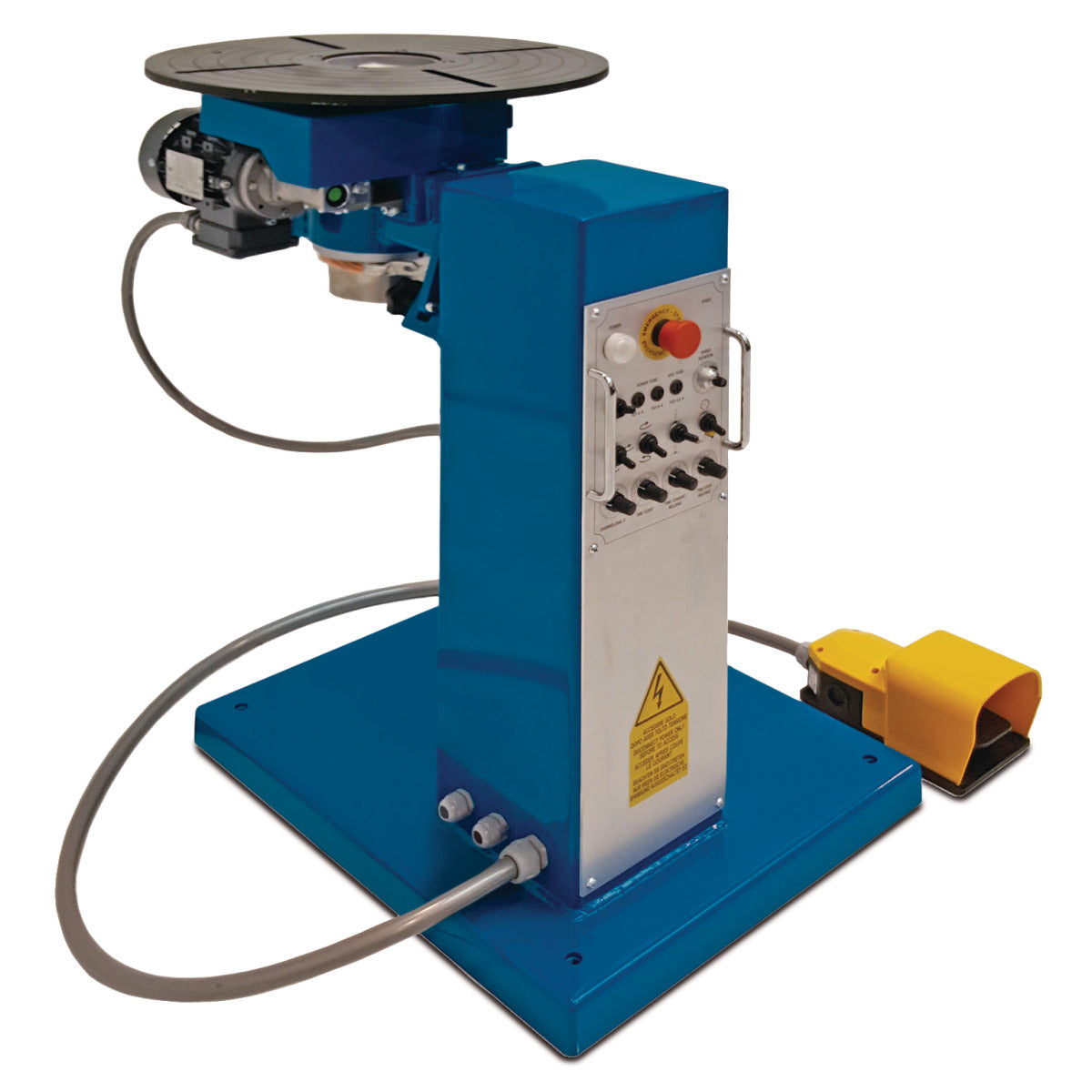

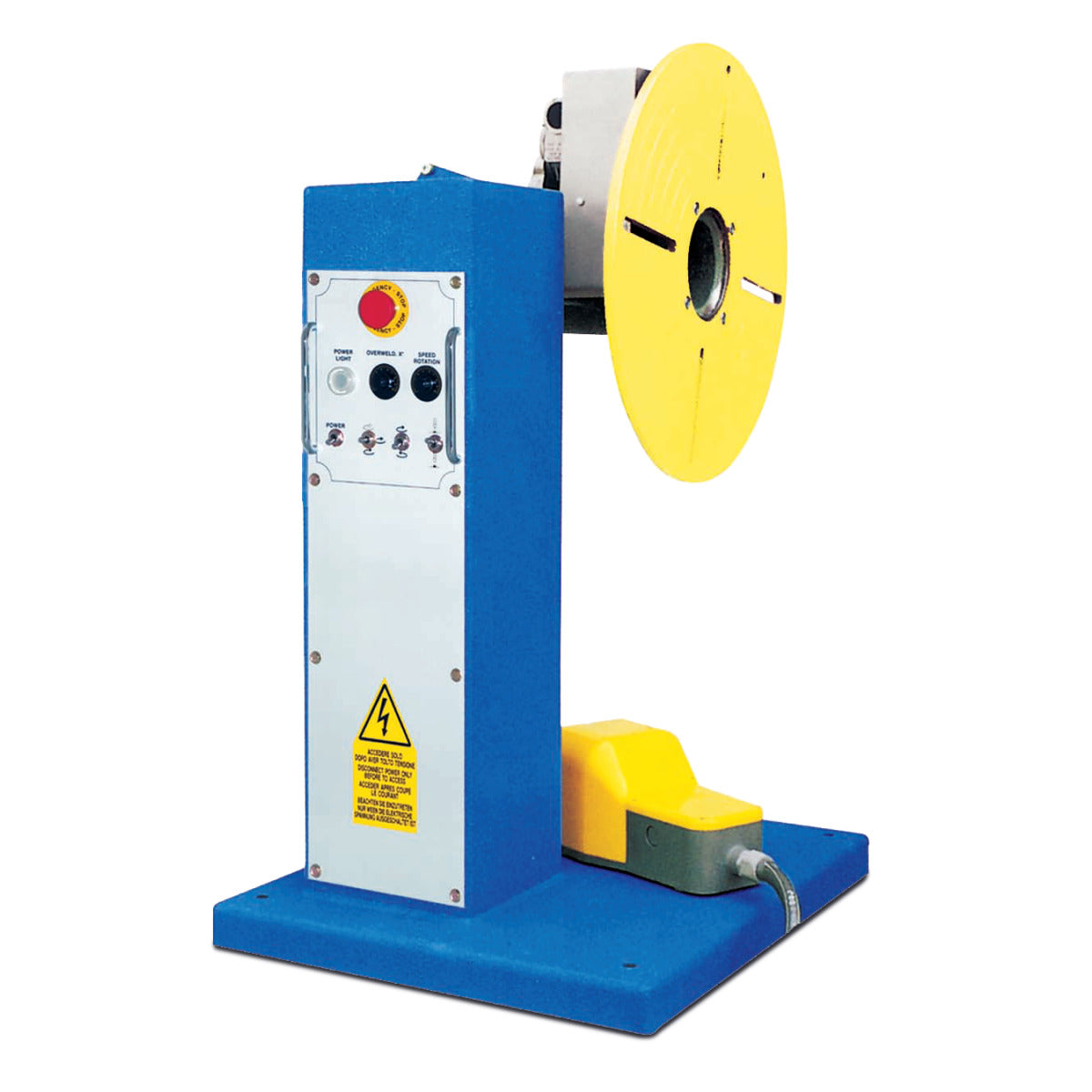

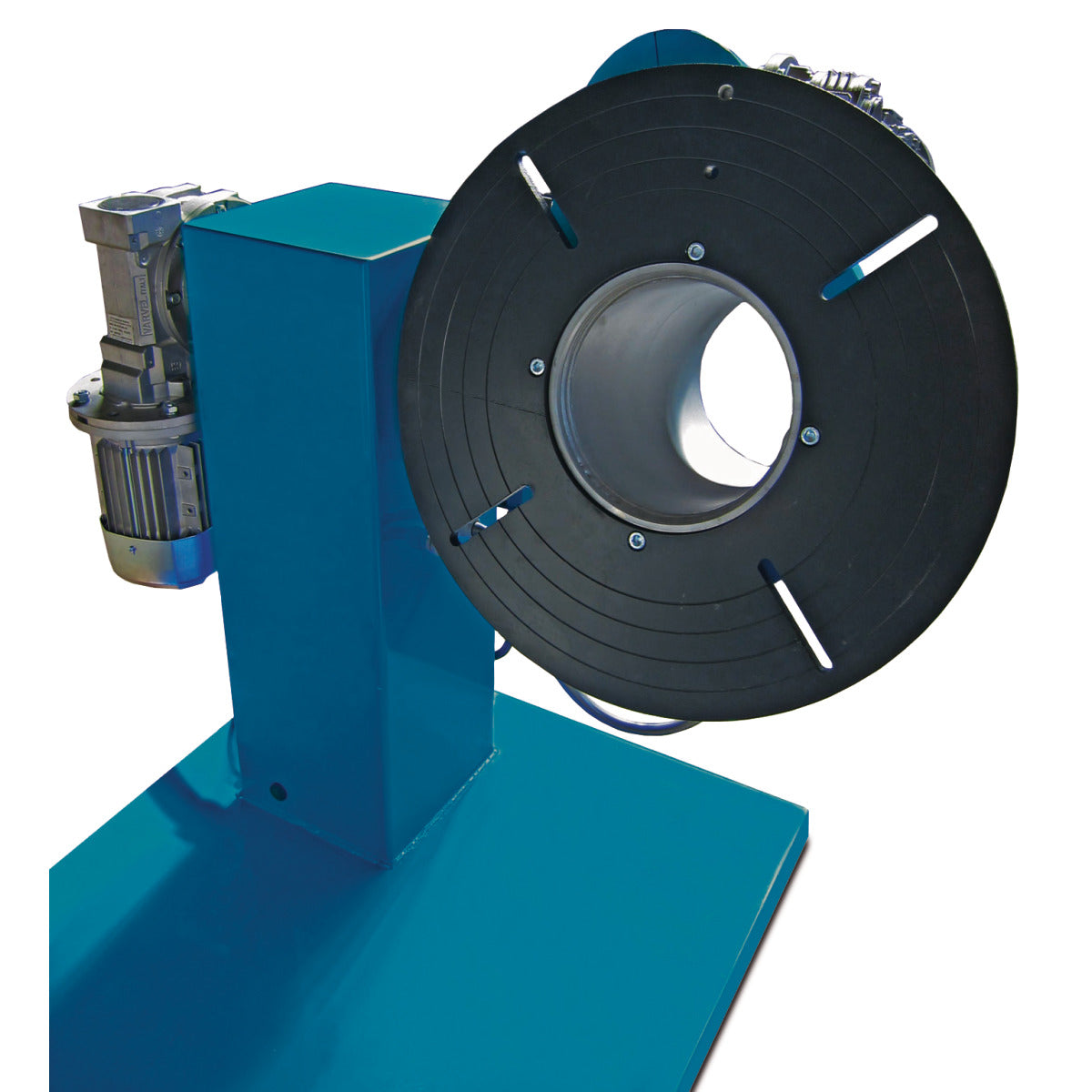

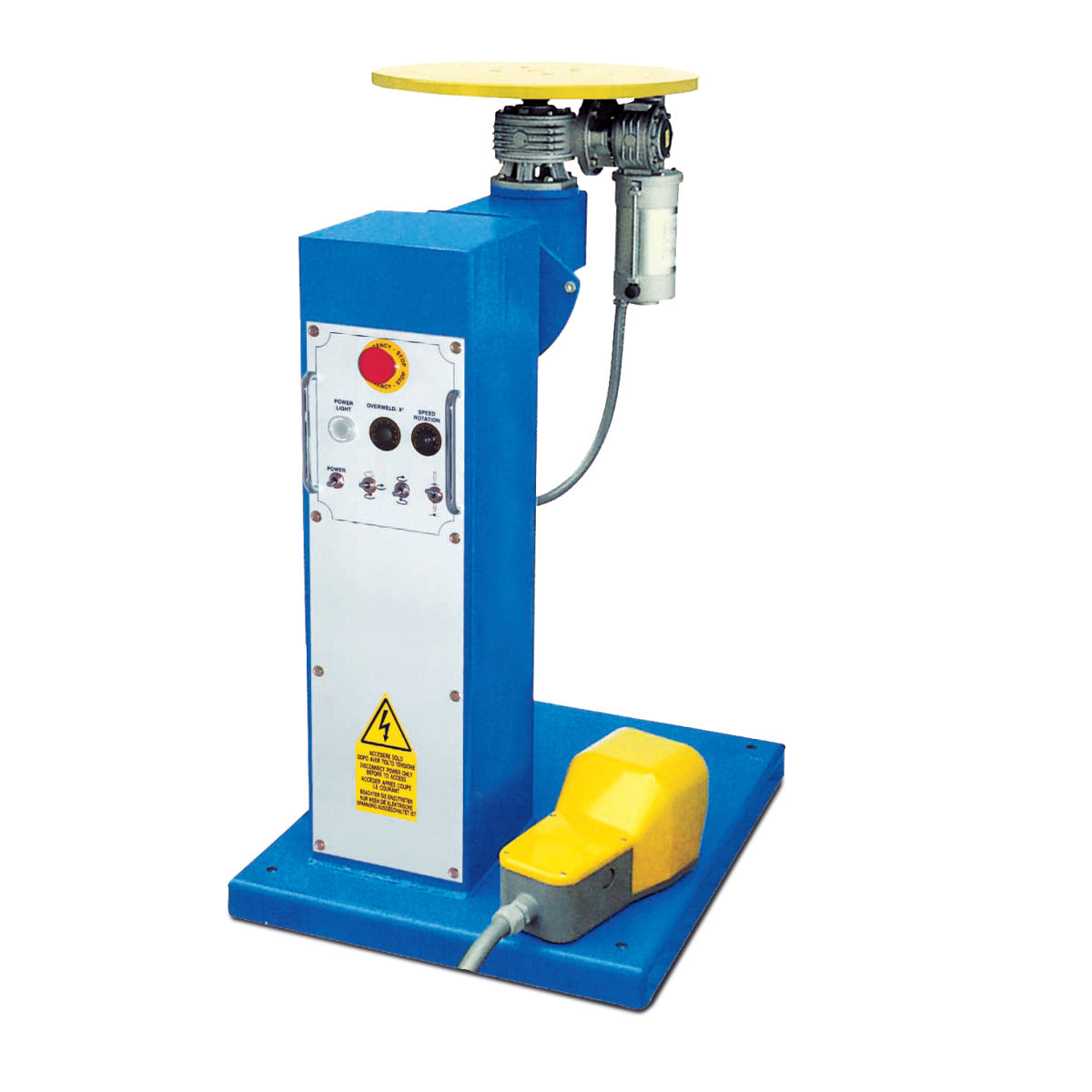

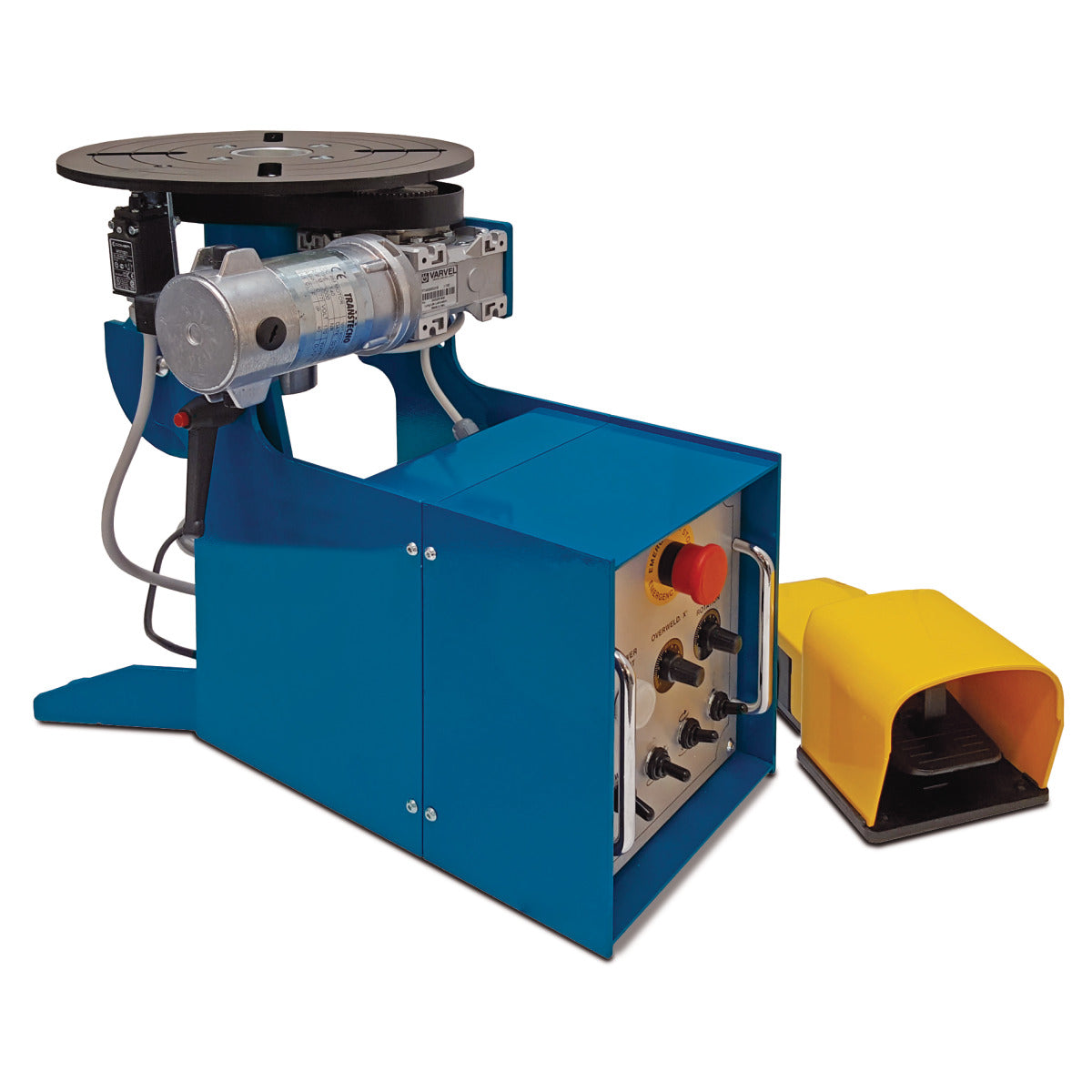

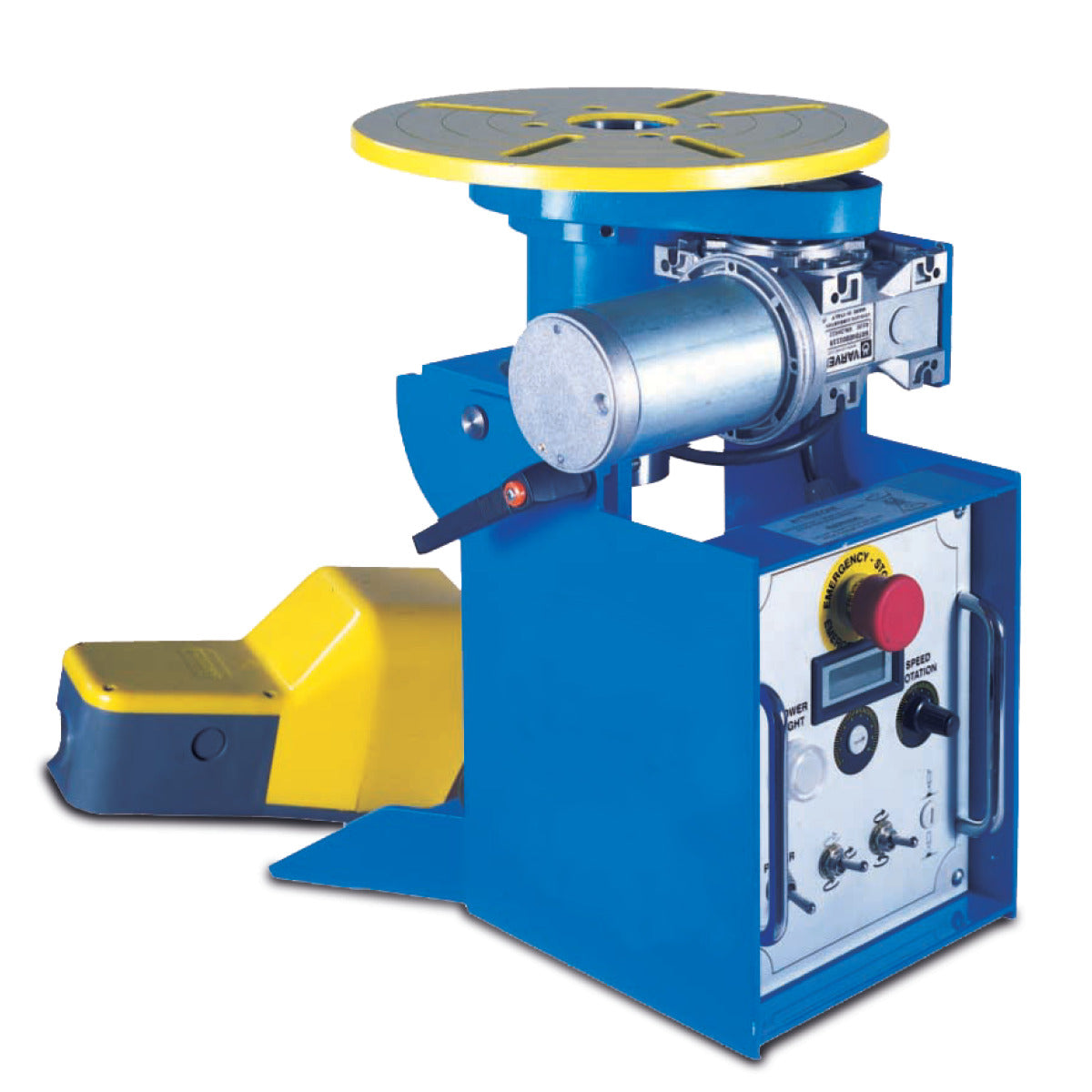

Automa-seriens beteckningar staplas: S anger skivutförandet, HC det kraftigare bygget — PLC 75 HC väger 105 kg mot standardmodellens 65 och rubbas inte av ocentrerade laster. Ett avslutande PLC betyder programmerbar styrning: inställningen görs en gång och rotationsförloppet upprepas exakt, detalj efter detalj — halva vägen till automatisering för serietillverkaren.

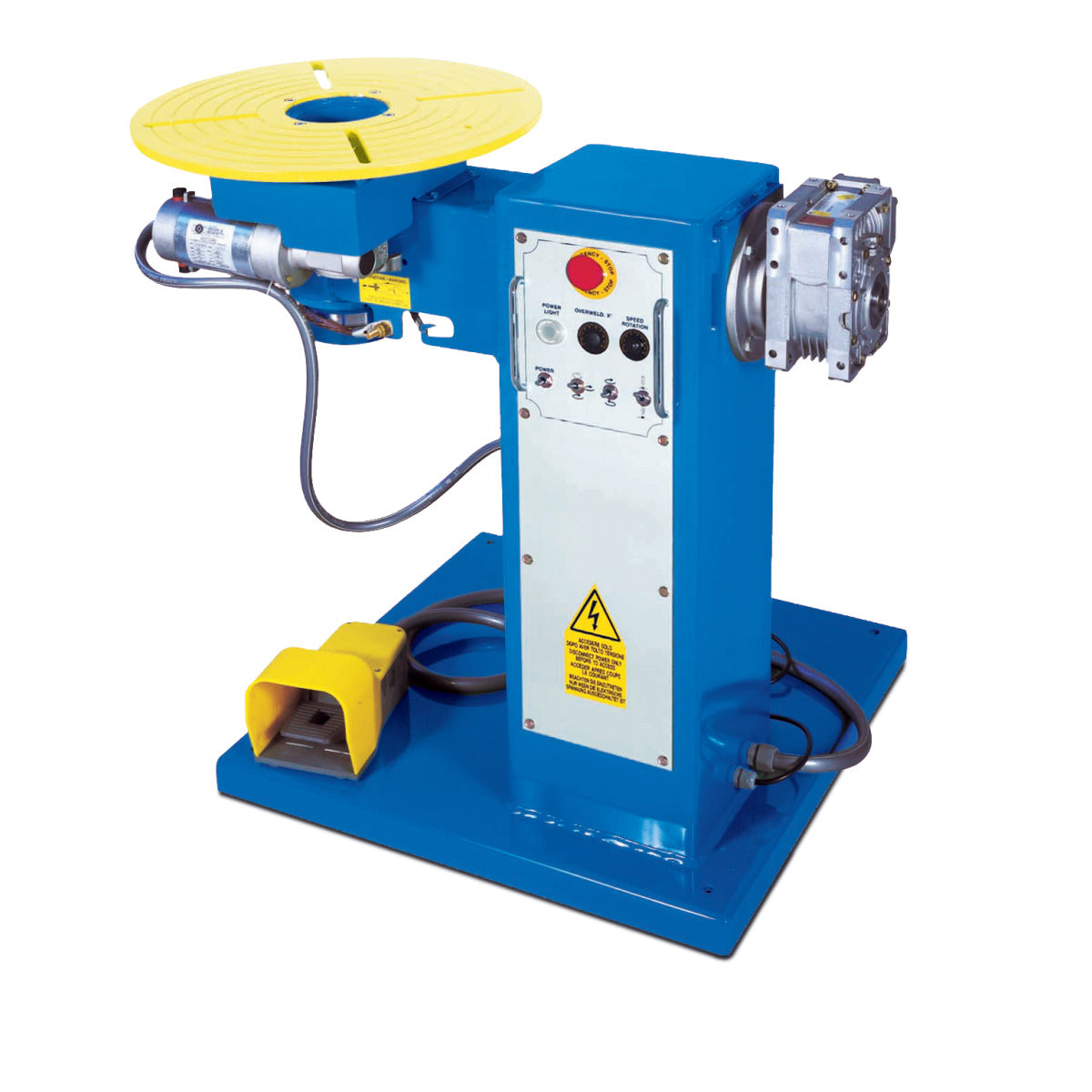

Notera att tillverkaren skriver SPS där svenskan säger PLC — det är samma sak, tyskans ord för programmerbart styrsystem.
Varvtalet är kvalitetsverktyget
Rundsvetsens jämnhet står och faller med att rotationen matchar smältans takt. För liten detalj och hög fart hinner ingenting flyta ihop; för stor detalj och fel fart blir det genombränning på ett ställe och kallfog på nästa. Steglösheten är därför inte komfort utan förutsättningen — och de tunga SDT-modellernas låga 0,1 varv per minut är lika medvetet valt som bänkmodellernas 10.
Innan du beställer
Väg detaljen i svetsläget, kontrollera om du behöver lutning och svetsströmsjordning (då är det SDT), och räkna golvet för de stora — SDT 4000 väger 1 790 kg innan lasten lagts på. Alla Automa-bord och SDT upp till halvtonsklassen går på 230 V.
Osäker? Ring oss på 0511-23 000 så går vi igenom detaljerna du svetsar. Se även svetsmaskinerna och svetspositionerarna.
