BVA Hålcylinder dubbelverkande, 100/64 ton slag 257 mm
Välj alternativ
Beskrivning

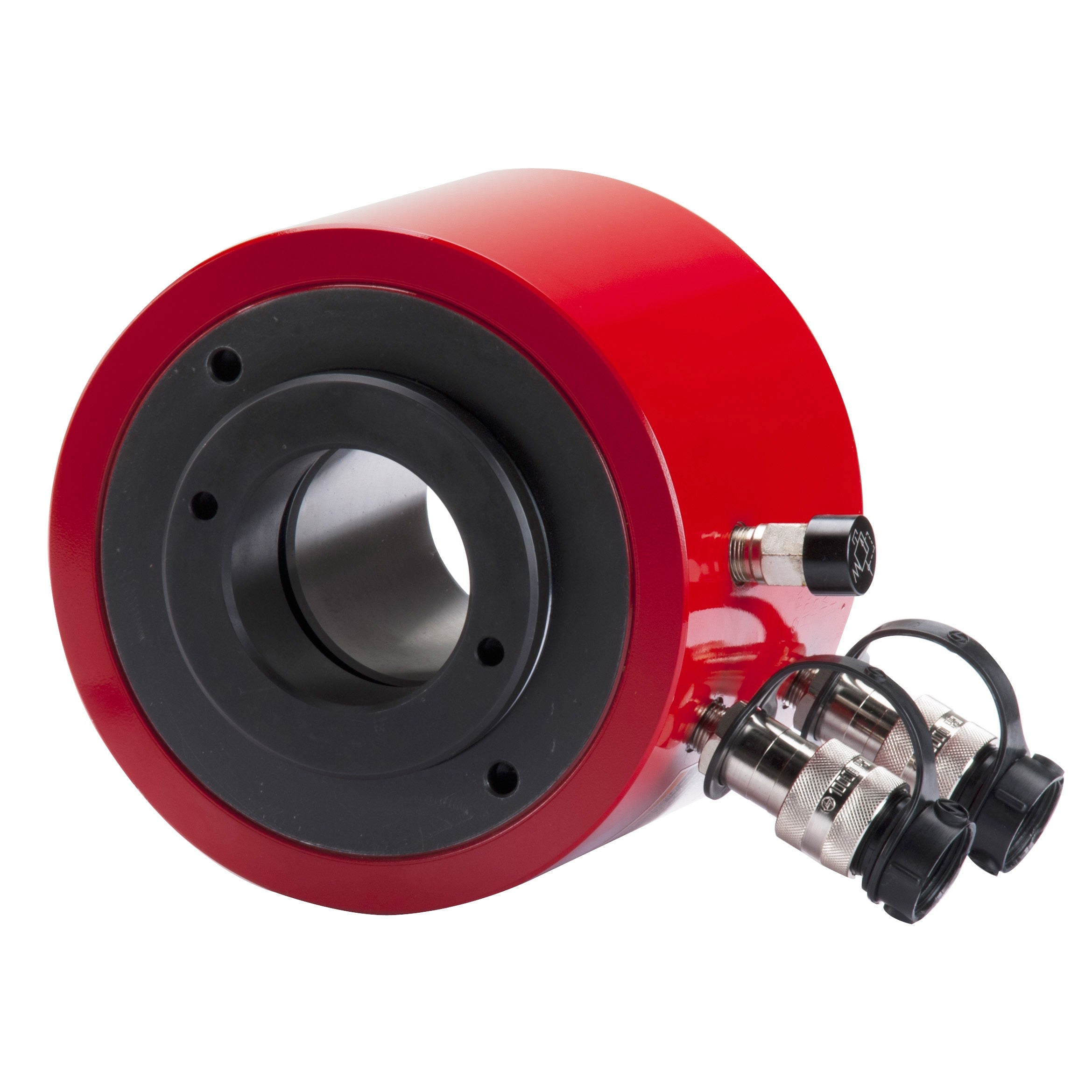

Dubbelverkande hålcylinder från BVA Hydraulics med 100 tons kapacitet och 257 mm slaglängd, byggd för 700 bars arbetstryck. Det genomgående centrumhålet låter dragstång eller bult gå rakt igenom kolven — för bultspänning, lagerdemontering och provdragning. Vikt 90,2 kg.
Cylindern behöver 3679 cm³ olja för fullt slag — välj en pump med minst 4430 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn. Dubbelverkande cylindrar kräver pump med returledning (4-vägsventil) samt slang och koppling i två uppsättningar.
Egenskaper
- Dubbla skrapringar för att förhindra invändig nedsmutsning ger längre livslängd.
- Utvändig gänga på cylinder för att lättare kunna montera den på valfria tillbehör.
- Snabbkoppling med högt flöde och dammskydd ingår.

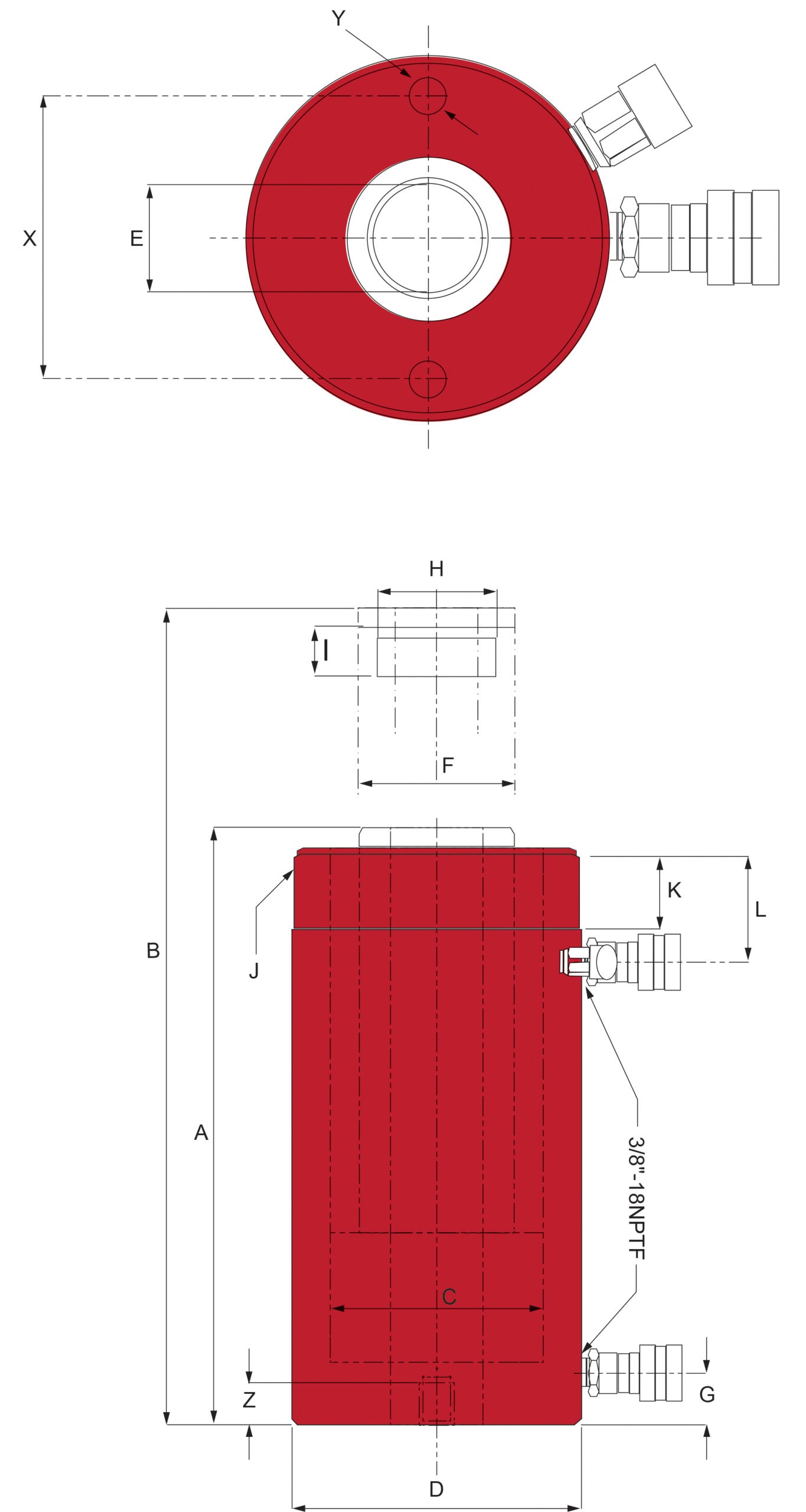

Specifikationer
| Max cylinder kapacitet Tryck | 100 ton / 1000 kN |
| Max cylinder kapacitet Drag | 64 ton / 637 kN |
| Slaglängd | 257 mm |
| Oljevolym Tryck | 3679 cm³ |
| Oljevolym Drag | 2345 cm³ |
| Effektiv cylinderarea Tryck | 142,94 cm² |
| Effektiv cylinderarea Drag | 91,11 cm² |
| Vikt | 90,2 kg |
| Bygghöjd / Min. höjd | 461 mm |
| Max höjd | 718 mm |
| Cylinderns inner Ø | 165 mm |
| Cylinderns ytter Ø | 213 mm |
| Centrumhål Ø | 79 mm |
| Kolvstångens Ø | 125 mm |
| Avstånd cylinderbotten till oljeinlopp | 27 mm |
| Avstånd cylindertoppen till oljeutlopp | 86 mm |
| Kolvstångsgänga invändig | 4"-16UN |
| Kolvstångsgänga invändig längd | 27 mm |
| Utvändig gänga på cylinderrör Ø | 8 3/8"-12N |
| Utvändig gänga på cylinderrör längd | 60 mm |
| Håldelning | 178 mm |
| Bottenmonteringshål gänga | 5/8"-11UNC |
| Bottenmonteringshål djup | 19 mm |

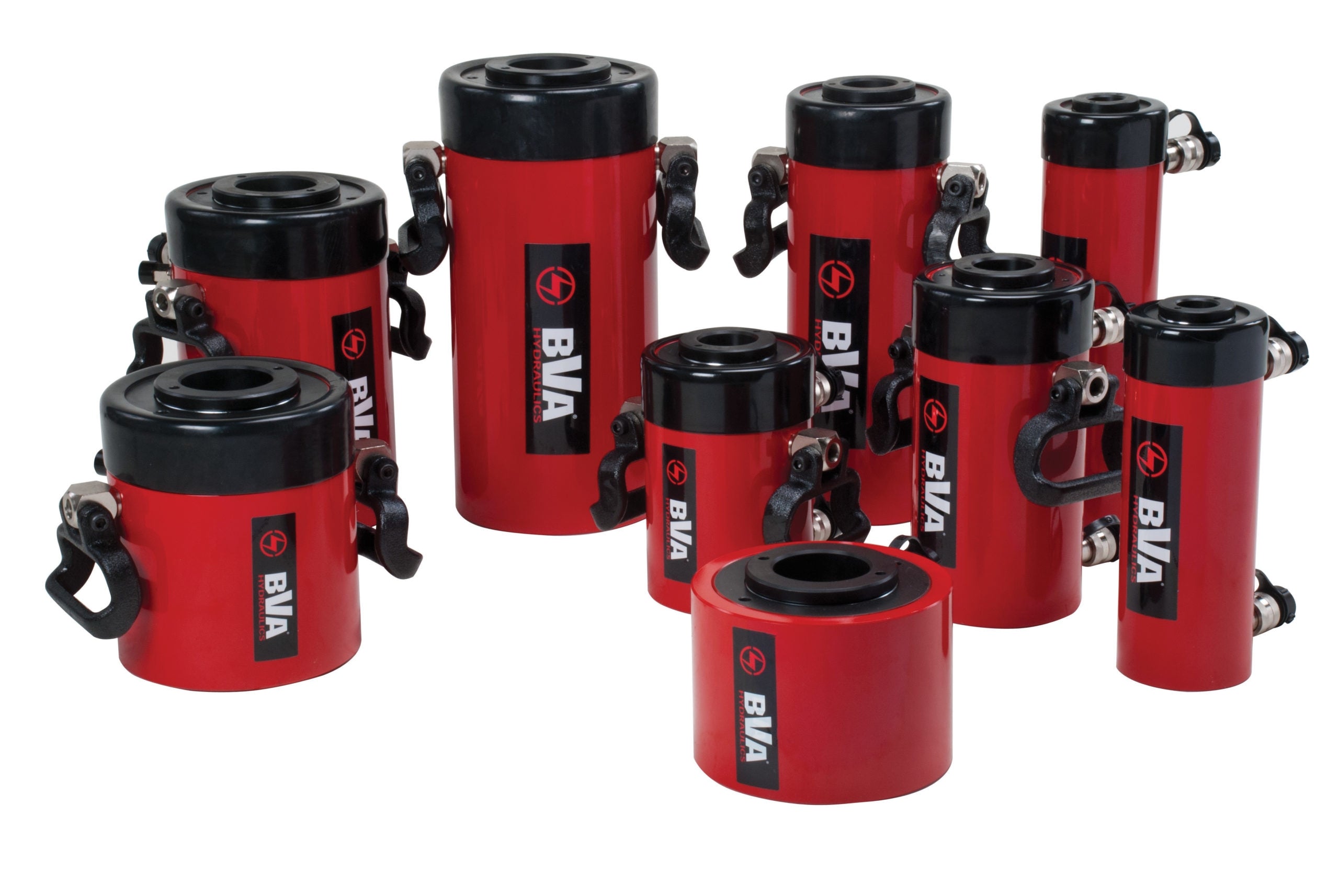

Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
Komplettera ditt set
En cylinder behöver en pump som rymmer tillräckligt med olja för hela slaglängden, samt slang och koppling. Nedan visas bara pumpar som klarar just den här cylindern.
Alla delar läggs i varukorgen i ett svep. Du kan ändra antal och ta bort rader i kassan.
