BVA Flatcylinder 5 ton slag 16 mm
Välj alternativ
Beskrivning

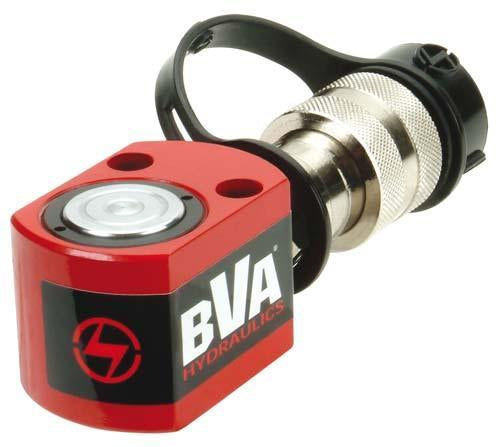

Enkelverkande lågprofilcylinder från BVA Hydraulics med 5 tons kapacitet och 16 mm slaglängd, byggd för 700 bars arbetstryck. Den låga bygghöjden på 41 mm tar cylindern in där en standardcylinder inte får plats — under maskinfundament och i trånga lyft nära golv. Vikt 0,9 kg.
Cylindern behöver 11 cm³ olja för fullt slag — välj en pump med minst 28 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn.
Egenskaper
- Fjäderretur, kraftig fjäder för snabbare retur av kolv
- Tillverkad i högkvalitativt solitt stål
- Stödring för skydd mot snedbelastning
- Snabbkoppling CH38-M med högt flöde och dammskydd, spillfri koppling som tillbehör
- Max.arbetstryck 700 bar
Specifikationer

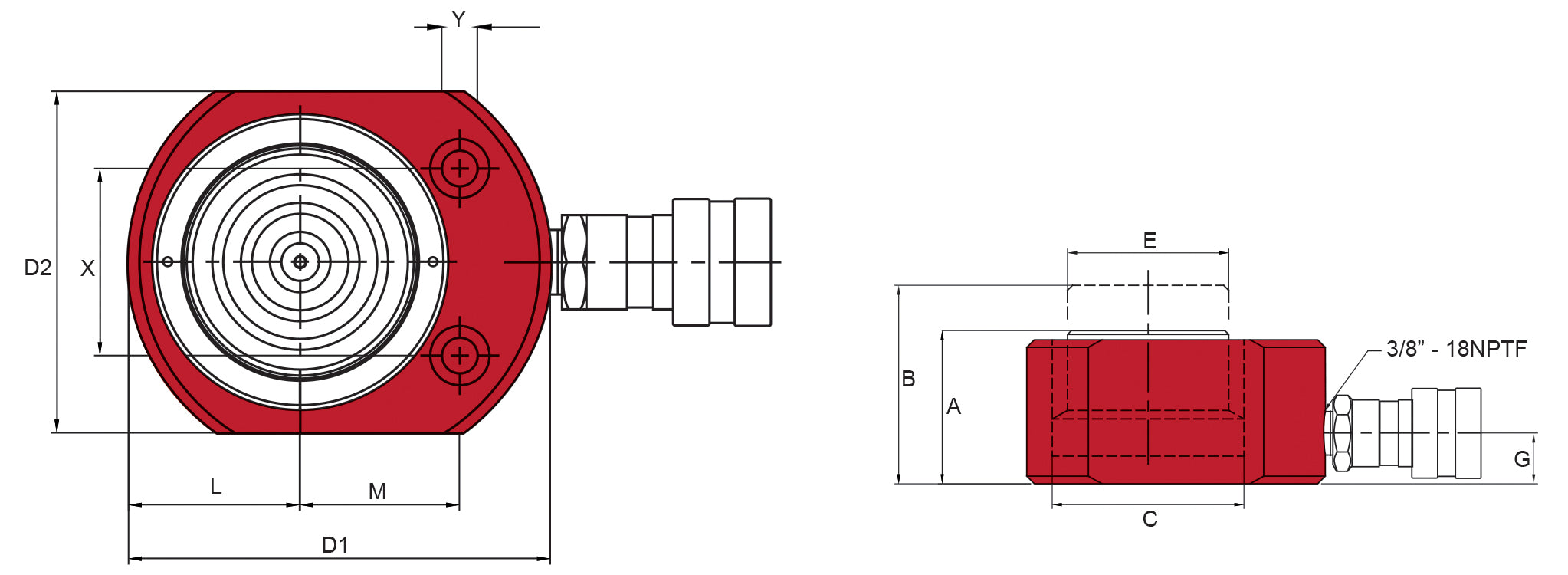

| Kapacitet | 5 ton / 48 kN |
| Slaglängd | 16 mm |
| Effektiv cylinderarea | 7,1 cm² |
| Oljevolym | 11 cm³ |
| Vikt | 0,9 kg |
| Bygghöjd / Min. höjd | 41 mm |
| Max höjd | 57 mm |
| Cylinderns inner Ø | 30 mm |
| Cylinderns ytter mått | 60×40 mm |
| Kolvstångens Ø | 25 mm |
| Avstånd cylinderbotten till oljeinlopp | 19 mm |
| Avstånd kolv till botten | 20 mm |
| Avstånd kolv till bottenmonteringshål | 22 mm |
| Hål gängstigning | 28 mm |
| Hål Ø | 5 mm |
| Borrförsänkning Ø | 10 mm |
| Borrförsänkning djup | 6 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
Komplettera ditt set
En cylinder behöver en pump som rymmer tillräckligt med olja för hela slaglängden, samt slang och koppling. Nedan visas bara pumpar som klarar just den här cylindern.
Alla delar läggs i varukorgen i ett svep. Du kan ändra antal och ta bort rader i kassan.
