BVA Enkelverkande cylinder 5 ton, slaglängd 78 mm 700 bar
Välj alternativ
Beskrivning

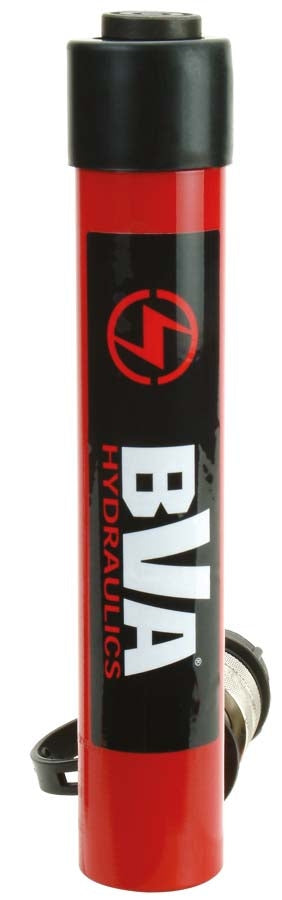

Enkelverkande cylinder från BVA Hydraulics med 5 tons kapacitet och 78 mm slaglängd, byggd för 700 bars arbetstryck. Fjäderretur tar kolven tillbaka när trycket släpps — för lyft, pressning och riktning. Vikt 1,5 kg.
Cylindern behöver 50 cm³ olja för fullt slag — välj en pump med minst 75 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn.
Egenskaper
- Fjäderretur, kraftig fjäder för snabbare retur av kolv
- Tillverkad i högkvalitativt solitt stål
- Stödring för skydd mot snedbelastning
- Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
- Gängad sadel för anslutning av olika tillbehör
- Utvändig främre gänga för att fästa cylindern
- Max.arbetstryck 700 bar

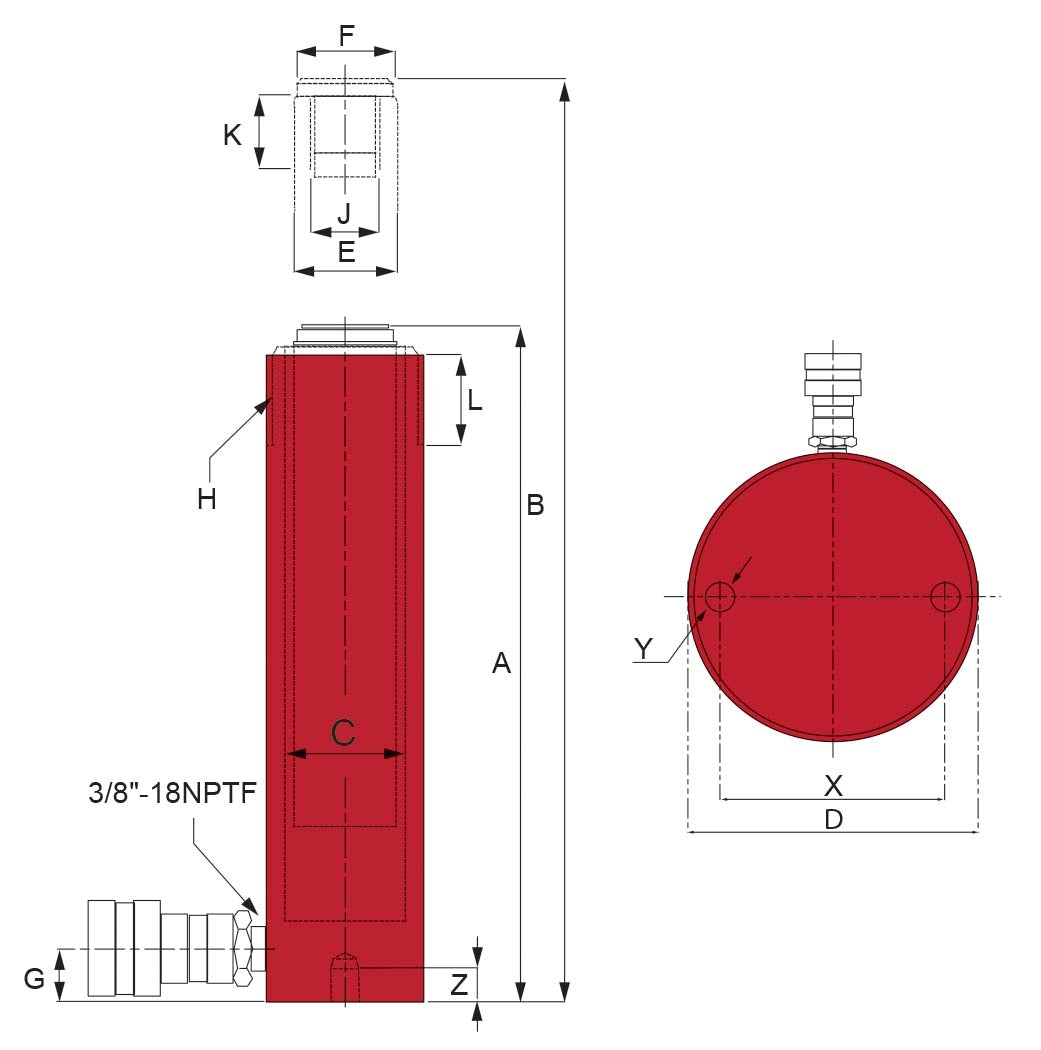

Specifikationer
| Kapacitet | 5 ton / 44 kN |
| Slaglängd | 78 mm |
| Effektiv cylinderarea | 6,5 cm² |
| Oljevolym | 50 cm³ |
| Vikt | 1,5 kg |
| Bygghöjd / Min. höjd | 169 mm |
| Max höjd | 247 mm |
| Cylinderns inner Ø | 29 mm |
| Cylinderns ytter Ø | 38 mm |
| Kolvstångens Ø | 25 mm |
| Sadelns ytter Ø | 25 mm |
| Avstånd cylinderbotten till oljeinlopp | 20 mm |
| Utvändig gänga på cylinderrör | 1½” -16N |
| Längd utvändig gänga på cylinderrör | 28 mm |
| Kolvstångsgänga | ¾” -16UNF |
| Längd kolvstångsgänga | 16 mm |
| Håldelning | 25 mm |
| Gänga | ¼” -20UNC |
| Gängans djup | 14 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
