BVA Enkelverkande cylinder 15 ton, slaglängd 101 mm 700 bar
Välj alternativ
Beskrivning

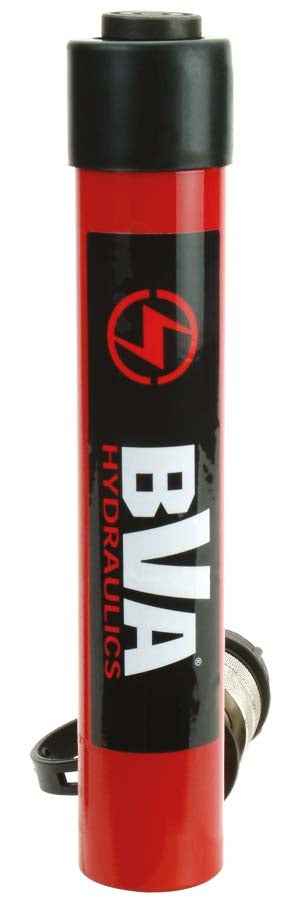

Enkelverkande cylinder från BVA Hydraulics med 15 tons kapacitet och 101 mm slaglängd, byggd för 700 bars arbetstryck. Fjäderretur tar kolven tillbaka när trycket släpps — för lyft, pressning och riktning. Vikt 5 kg.
Cylindern behöver 205 cm³ olja för fullt slag — välj en pump med minst 261 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn.
Egenskaper
- Fjäderretur, kraftig fjäder för snabbare retur av kolv
- Tillverkad i högkvalitativt solitt stål
- Stödring för skydd mot snedbelastning
- Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
- Gängad sadel för anslutning av olika tillbehör
- Utvändig främre gänga för att fästa cylindern
- Max.arbetstryck 700 bar

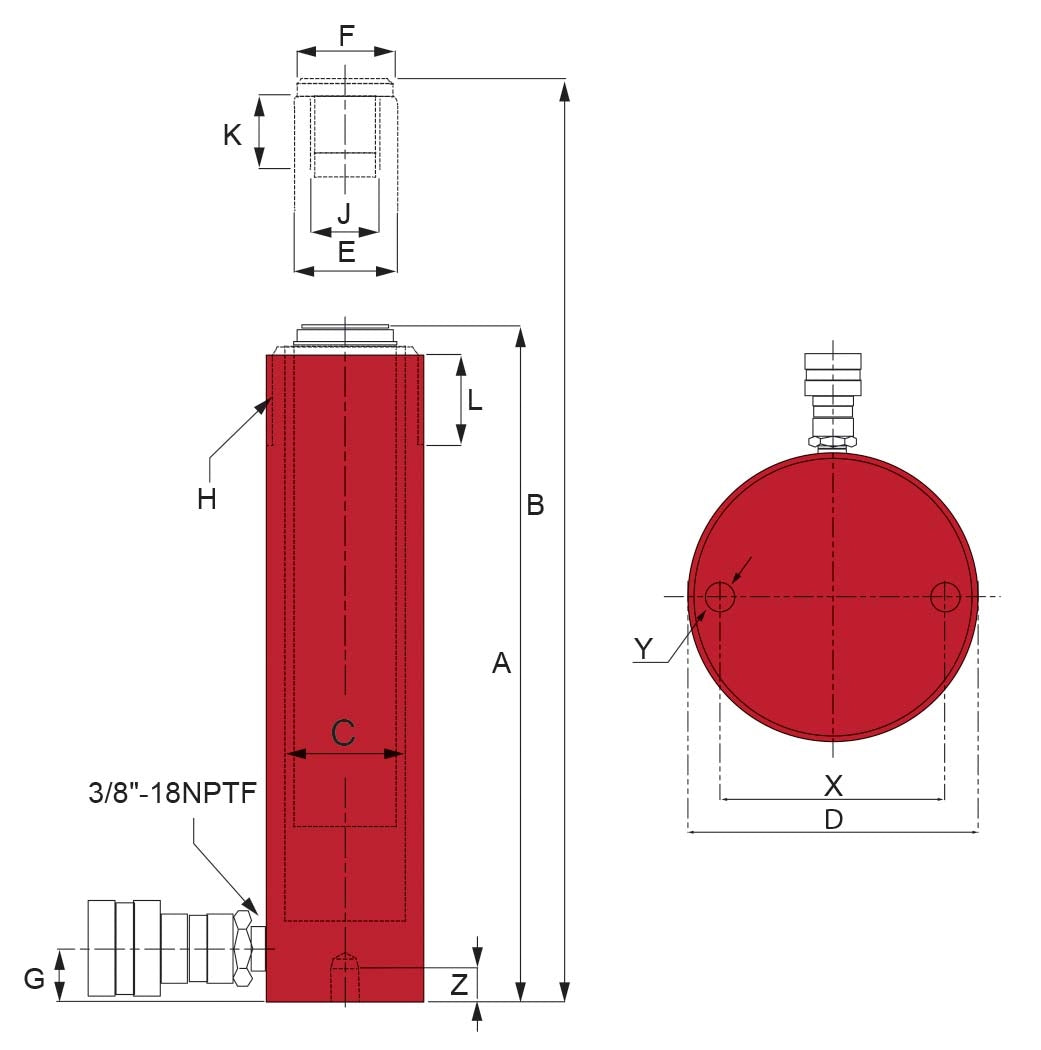

Specifikationer
| Kapacitet | 15 ton / 139 kN |
| Slaglängd | 101 mm |
| Effektiv cylinderarea | 20,3 cm² |
| Oljevolym | 205 cm³ |
| Vikt | 5 kg |
| Bygghöjd / Min. höjd | 200 mm |
| Max höjd | 301 mm |
| Cylinderns inner Ø | 51 mm |
| Cylinderns ytter Ø | 70 mm |
| Kolvstångens Ø | 41 mm |
| Sadelns ytter Ø | 38 mm |
| Avstånd cylinderbotten till oljeinlopp | 20 mm |
| Utvändig gänga på cylinderrör | 2¾” -16UN |
| Längd utvändig gänga på cylinderrör | 30 mm |
| Kolvstångsgänga | 1"-8UNC |
| Längd kolvstångsgänga | 25 mm |
| Håldelning | 48 mm |
| Gänga | 3/8" -16UNC |
| Gängans djup | 13 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
