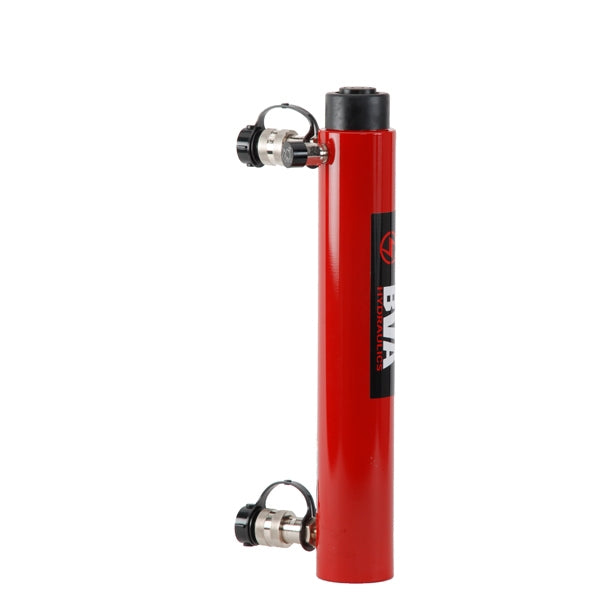

BVA Dubbelverkande cylinder 10 ton, slag 304 mm
Välj alternativ
Beskrivning
Dubbelverkande cylinder från BVA Hydraulics med 10 tons kapacitet och 304 mm slaglängd, byggd för 700 bars arbetstryck. Hydraulkraft i båda riktningarna ger kontrollerad retur även under last. Vikt 13,6 kg.
Cylindern behöver 438 cm³ olja för fullt slag — välj en pump med minst 541 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn. Dubbelverkande cylindrar kräver pump med returledning (4-vägsventil) samt slang och koppling i två uppsättningar.
Egenskaper
- Kolv med löstagbar gängad sadel ger möjlighet att använda olika tillbehör
- Skrapringar skyddar insidan mot nedsmutsning och ger längre livslängd
- Tillverkade i höghållfast stål
- Snabbkoppling med högt flöde och dammskydd
- Stödring i legerat stål för att skydda mot snedbelastning och för att förlänga livslängden
- PUR tätningar för optimal prestanda
- Hårdförkromad kolvstång för skydd mot korrosion
- Max arbetstryck 700 bar
Specifikationer
| Kapacitet | 10 ton / 101 kN |
| Slaglängd | 304 mm |
| Max cylinder kapacitet Tryck | 11,4 ton |
| Max cylinder kapacitet Drag | 3,8 ton |
| Effektiv cylinderarea Tryck | 14,5 cm² |
| Effektiv cylinderarea Drag | 4,8 cm² |
| Oljevolym Tryck | 438 cm³ |
| Oljevolym Drag | 146 cm³ |
| Vikt | 13,6 kg |

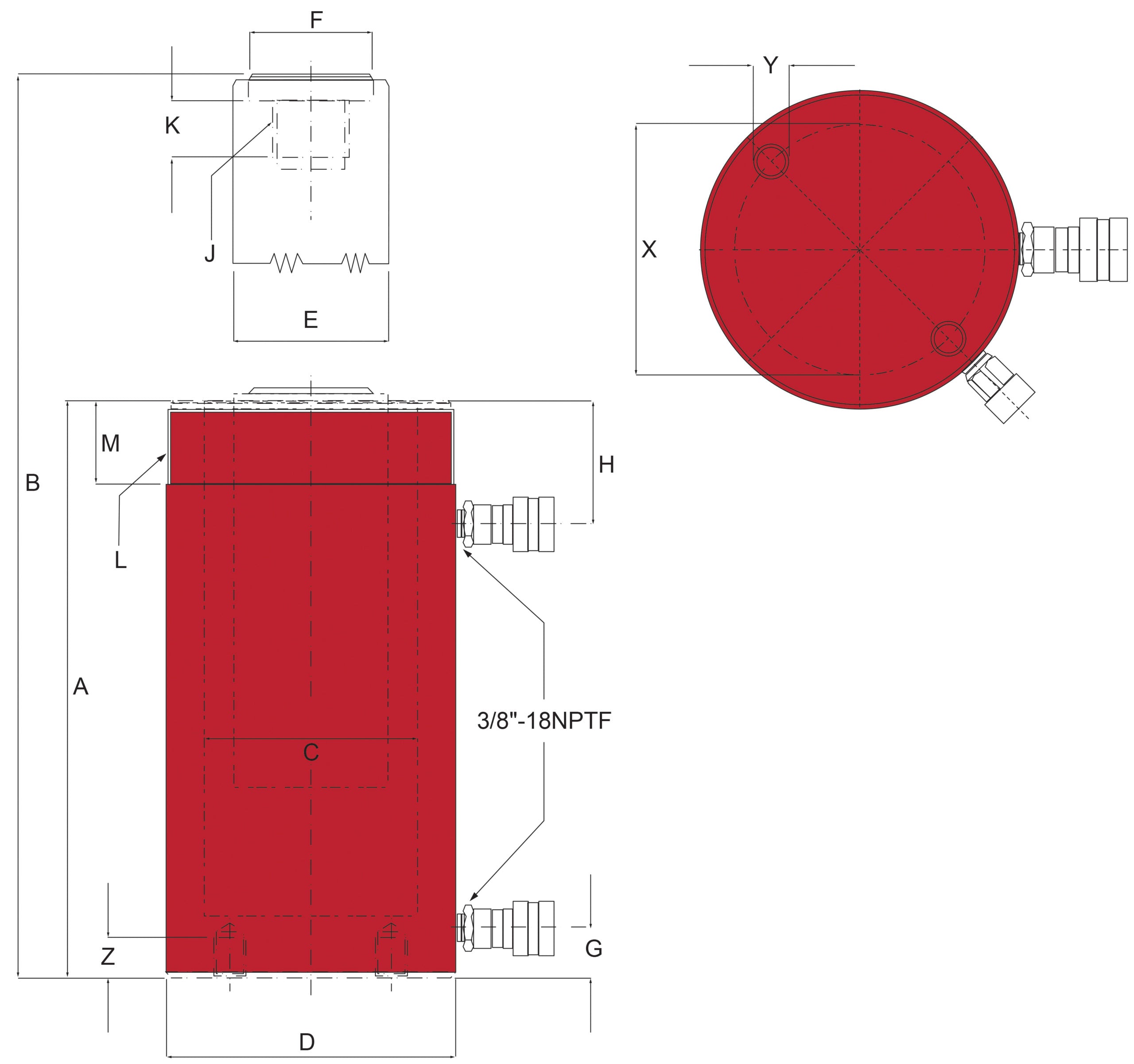

| Bygghöjd / Min. höjd | 458 mm |
| Max höjd | 762 mm |
| Cylinderns inner Ø | 43 mm |
| Cylinderns ytter Ø | 73 mm |
| Kolvstångens Ø | 35 mm |
| Sadelns ytter Ø | 35 mm |
| Avstånd cylinderbotten till oljeinlopp | 36 mm |
| Avstånd cylindertoppen till oljeutlopp | 53 mm |
| Kolvstångsgänga | 1"-8UNC |
| Längd kolvstångsgänga | 25 mm |
| Utvändig gänga på cylinderrör | 2¼”-14UN |
| Utvändig gänga på cylinderrör längd | 26 mm |
| Håldelning | 33 mm |
| Gänga | 5/16" -18UNC |
| Gängans djup | 15 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10 000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8" snabbkoppling — allt passar ihop.
