Kraftfull kombimaskin för professionell träbearbetning

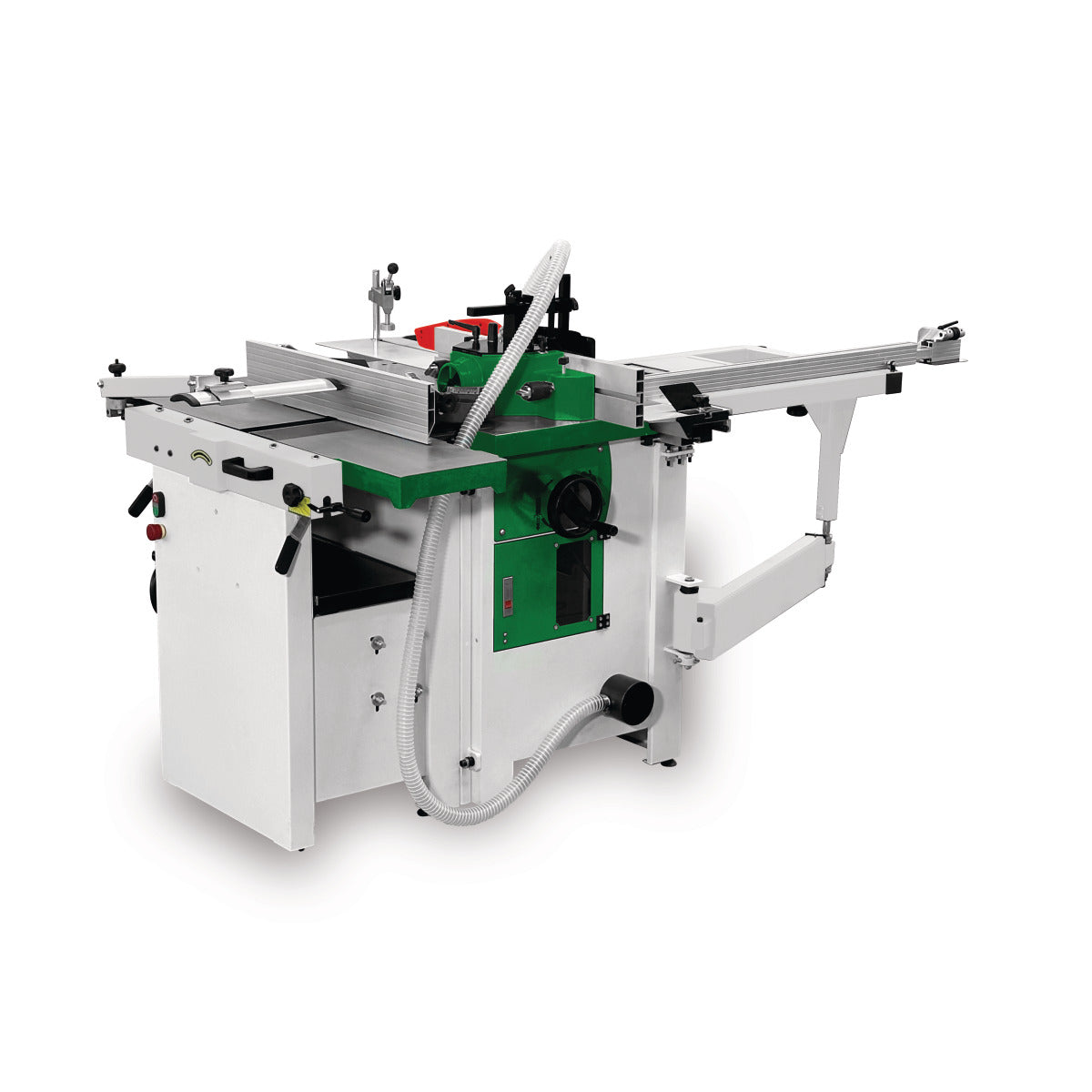

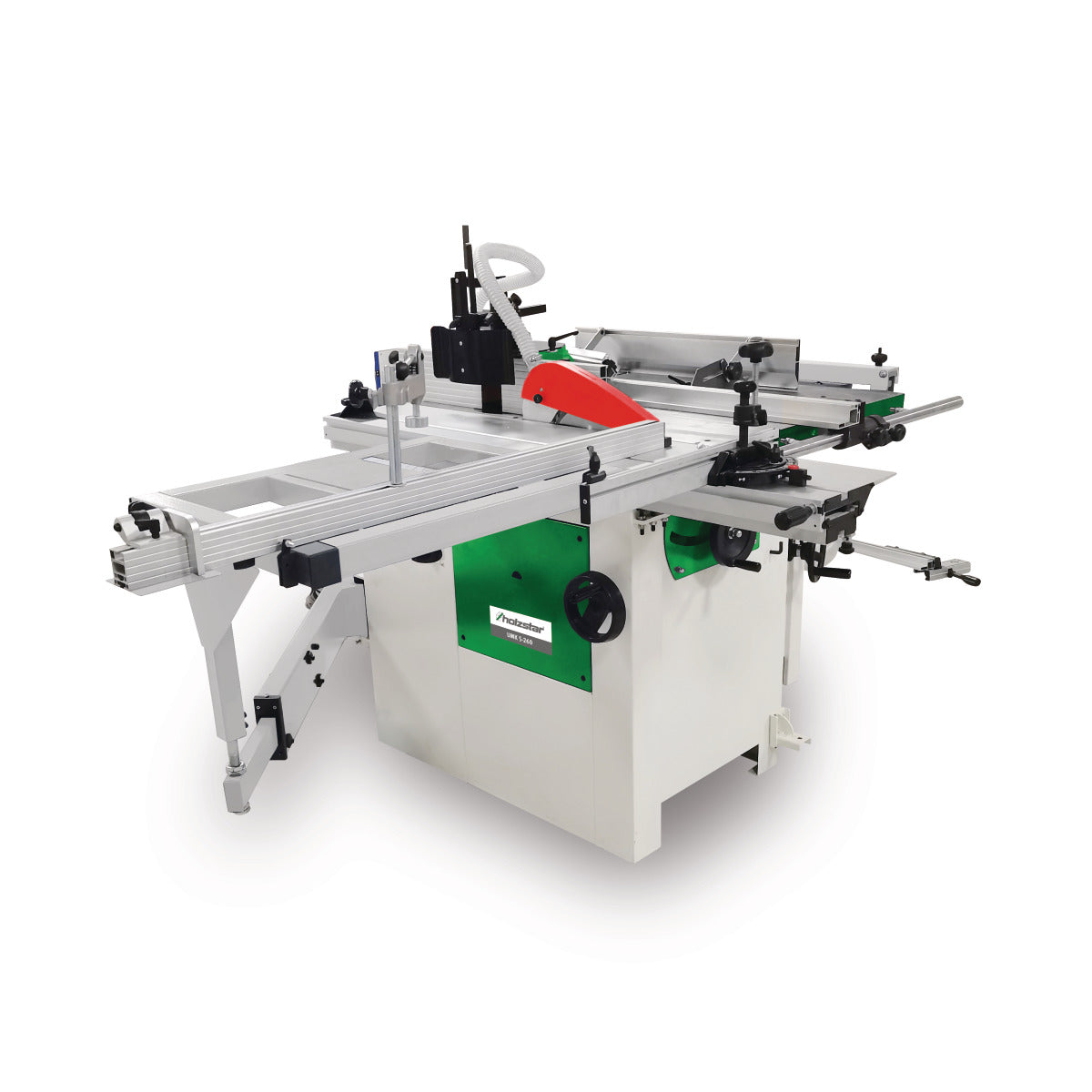

Kombimaskin för träbearbetning UMK 5-260 – 400 V från Holzstar är en robust och mångsidig universalmaskin utvecklad för professionella verkstäder som ställer höga krav på precision, stabilitet och flexibilitet. Det stabila maskinbordet i gjutjärn ger vibrationsfri gång och hög planhet vid alla arbetsmoment, medan funktionsvalet enkelt sker via en tydlig vridbrytare. Maskinen kan dessutom kompletteras med praktisk transportanordning som tillbehör för enklare förflyttning i verkstaden.
Rikt- och planhyvel:

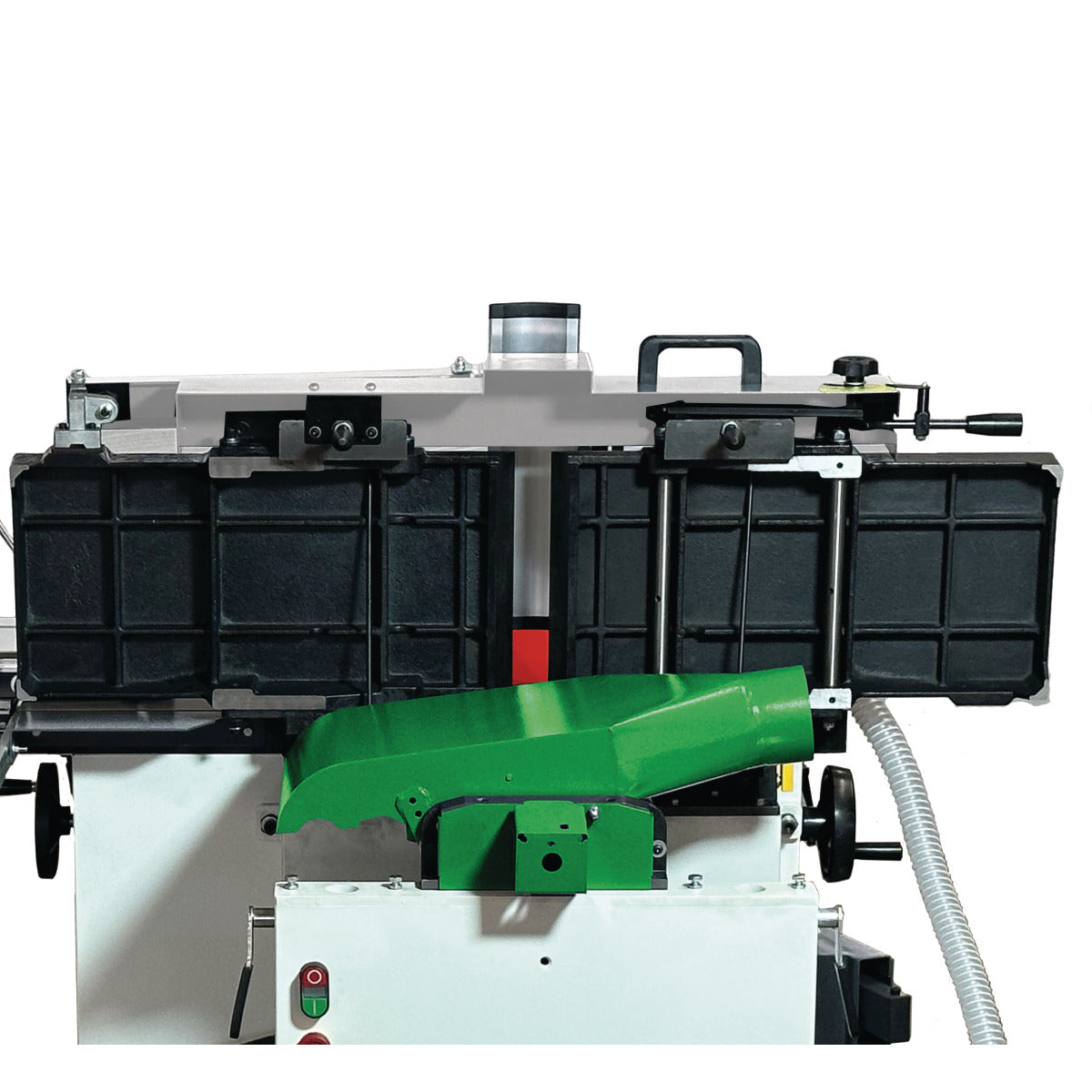

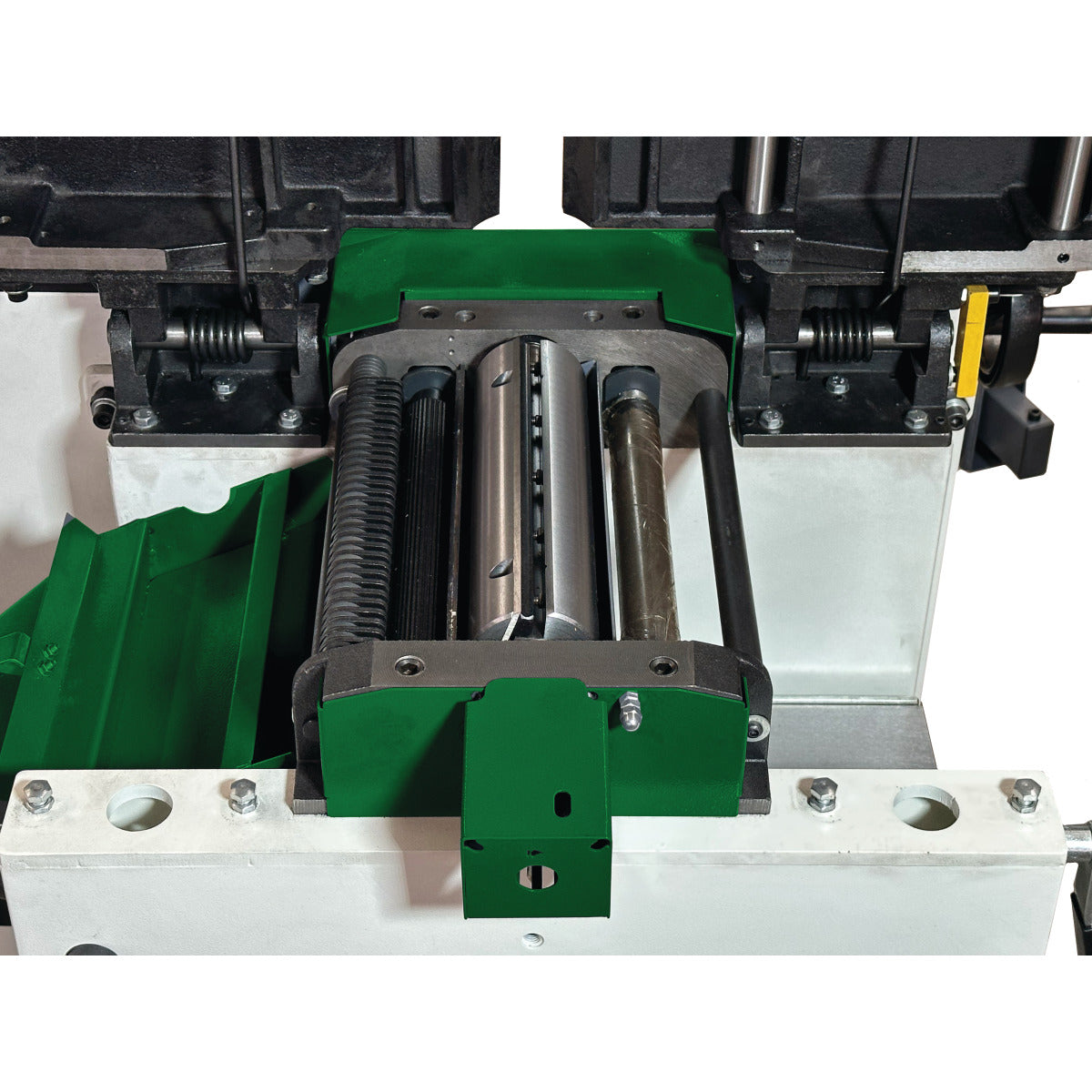

Rikt- och planhyveln är utrustad med räfflings- och tjocklekshyvelbord i grått gjutjärn med slipad yta för hög precision och lång livslängd. Skärblocket med tre HSS-knivar ger jämna och rena hyvlytor, medan aluminiumhyvelstaket kan lutas upp till 45° för flexibel bearbetning. Justering av tjocklekshyvelbordet sker via handhjul och den gummerade utdragbara rullen skyddar arbetsstyckets yta vid tjocklekshyvling.
Tjocklekshyvel:
Tjocklekshyveln dimensionerar virket till exakt och jämn tjocklek med kontrollerad matning. Den stabila konstruktionen ger repeterbara resultat även vid kontinuerligt verkstadsarbete.
Cirkelsåg:

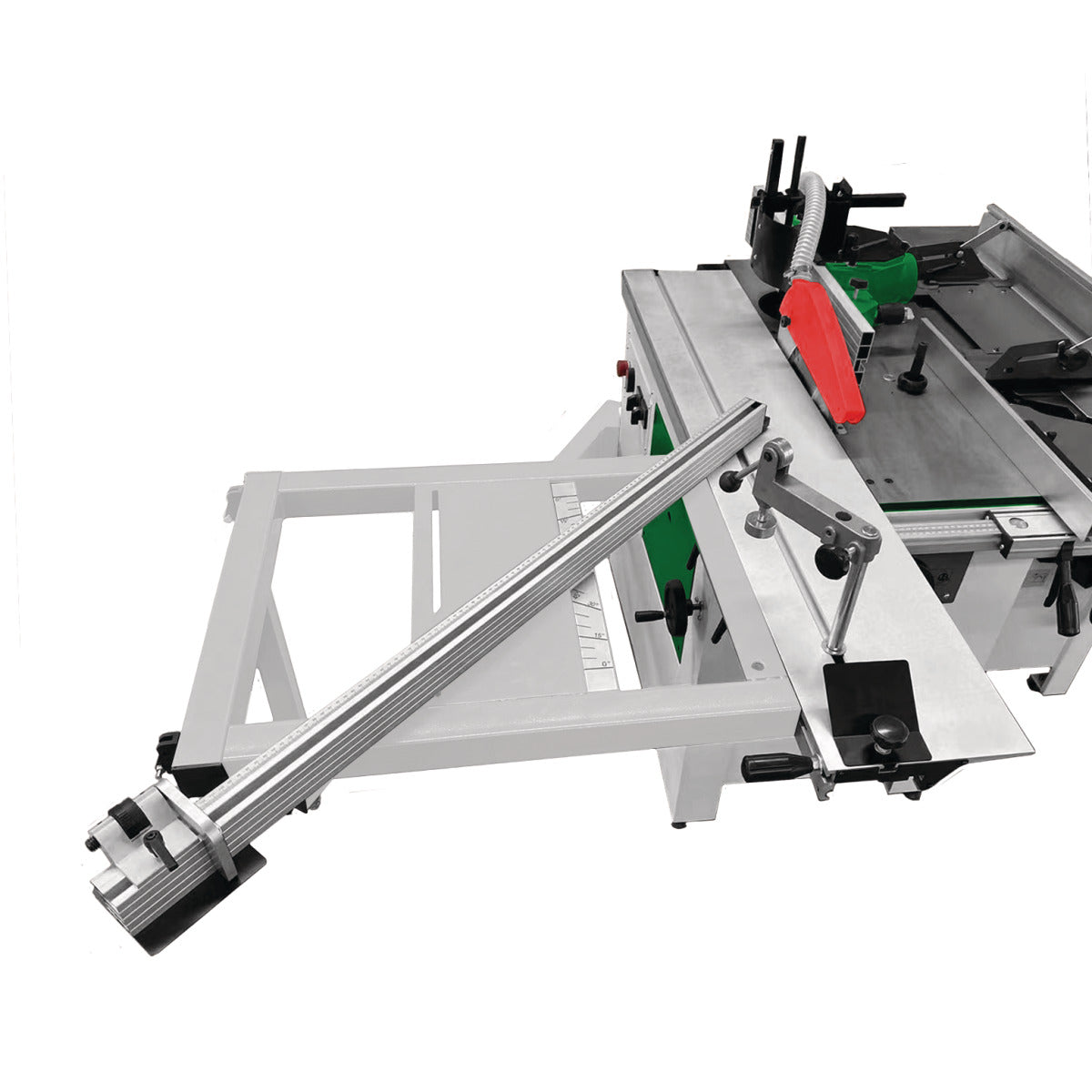

Cirkelsågen är utrustad med lutbart sågblad upp till 45° för både raka och vinklade snitt. Den skjutbara vagnen i aluminium med en längd på 1300 mm ger stabil materialföring vid kapning av större arbetsstycken. Bordförlängningsarmen med aluminiumkorsskärningsstaket underlättar bearbetning av paneler och skivmaterial. Maskinen levereras även med gjuten aluminiumklämma för säker fastspänning samt parallellanslag i aluminium med finjustering.
Bordsfräs:
Bordsfräsen är utrustad med stabil frässpindel för spårfräsning, profilering och kantbearbetning. Spindelhöjden kan justeras upp till 110 mm, vilket ger stor flexibilitet vid arbete med olika fräsverktyg.
Spårborrning:
Spårborranordning finns som tillbehör och möjliggör exakt tapp- och långhålsborrning i trä. Wescott borrchuck 3–16 mm kan användas som tillval för utökad funktionalitet.
Fördelar och viktiga egenskaper
-
Professionell kombimaskin för träbearbetning
-
Stabilt maskinbord i gjutjärn för hög precision
-
Rikt- och planhyvel med tre HSS-knivar
-
Tjocklekshyvel med skyddande gummerad matningsrulle
-
Kraftfull cirkelsåg med lutbar klinga och långt glidbord
-
Bordsfräs med justerbar spindelhöjd
-
Funktionsval via vridbrytare
-
Möjlighet till transportanordning och spårborrning som tillval
Teknisk specifikation
| Specifikation | Data |
|---|---|
| Spänning | 400 V |
| Frekvens | 50 Hz |
| Effekt cirkelsåg | 2,2 kW |
| Effekt hyvel | 2,2 kW |
| Effekt fräs | 1,5 kW |
| Matningshastighet | 7 m/min |
| Maskinmått (L × B × H) | ca 2200 × 1330 × 1300 mm |
| Nettovikt | ca 362 kg |
| Inmatningsbord bredd | 260 mm |
| Inmatningsbord längd | 1120 mm |
| Max spåndjup riktning | 4 mm |
| Tjockleksbord bredd | 258 mm |
| Tjockleksbord längd | 545 mm |
| Arbetshöjd tjocklek min/max | 5 – 225 mm |
| Max spåndjup tjocklek | 4 mm |
| Hyvelaxeldiameter | 70 mm |
| Antal hyvelstål | 3 st |
| Hyvelaxelvarvtal | 5500 min⁻¹ |
| Klingdiameter | 254 mm |
| Max kaphöjd vid 90° | 78 mm |
| Max kaphöjd vid 45° | 63 mm |
| Max kaplängd | 1300 mm |
| Sågbladets varvtal | 4000 min⁻¹ |
| Glidbord längd × bredd | 1300 × 238 mm |
| Bord längd × bredd | 920 × 410 mm |
| Frässpindeldiameter | 30 mm |
| Användbar spindellängd | 105 mm |
| Spindelhöjdsjustering | 110 mm |
| Frässpindelvarvtal | 1400 / 4000 / 6000 / 9000 min⁻¹ |
| Max fräsdiameter | 160 mm |
| Utsug hyvel | 100 mm |
| Utsug tjocklekshyvel | 100 mm |
| Utsug sågklingeskydd | 30 mm |
| Ljudnivå tomgång | 80 dB(A) |
| Ljudnivå belastning | 92 dB(A) |
| Ursprungsland | Kina |
Leveransomfattning
-
Excenterklämma
-
Vinkelanslag med aluminiumprofil och nedhållare
-
Sågklinga 254 × 30 × 3 mm, Z36
-
Hyvelstål 250 × 30 × 3 mm (3 st)
